Descripción

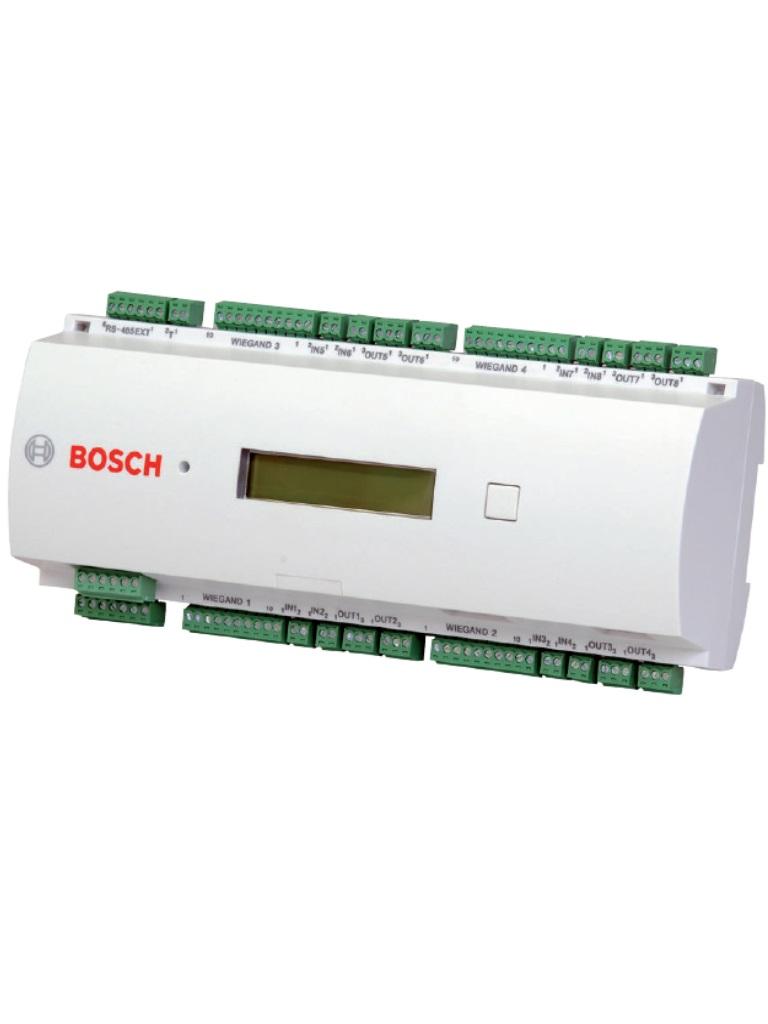

El AMC2 (controlador de acceso modular) se usa como un controlador de acceso en los sistemas de control de acceso ACE (ACCESS ENGINE) de la versión 2.0 en adelante, Access Personal Edition y Access Professional Edition. El dispositivo controla un grupo de uno a ocho puntos de acceso. Dichos puntos de acceso, también conocidos como entradas, están conformados principalmente por puertas, portones, barreras, molinetes, puertas giratorias, esclusas, lectoras de tarjetas de identificación, elementos y sensores de apertura de puertas.
El AMC2 puede controlar hasta ocho lectoras de tarjetas de
identificación (según el tipo de lectora) y está diseñado para procesar por completo la lógica de acceso en las entradas establecidas.
Las verificaciones de estado se pueden realizar mediante las ocho entradas análogas. Las ocho salidas de relé se usan para activar los elementos de apertura de puertas o generar la activación y señalización de seguridad.
El AMC2 almacena toda la información necesaria en una memoria con búfer de batería y un elemento de almacenamiento flash compacto de manera que, aún cuando la unidad está desconectada,
puede realizar verificaciones de autorización independientes en los puntos de acceso, tomar decisiones de acceso, controlar los elementos de apertura y cierre y registrar eventos de movimiento.

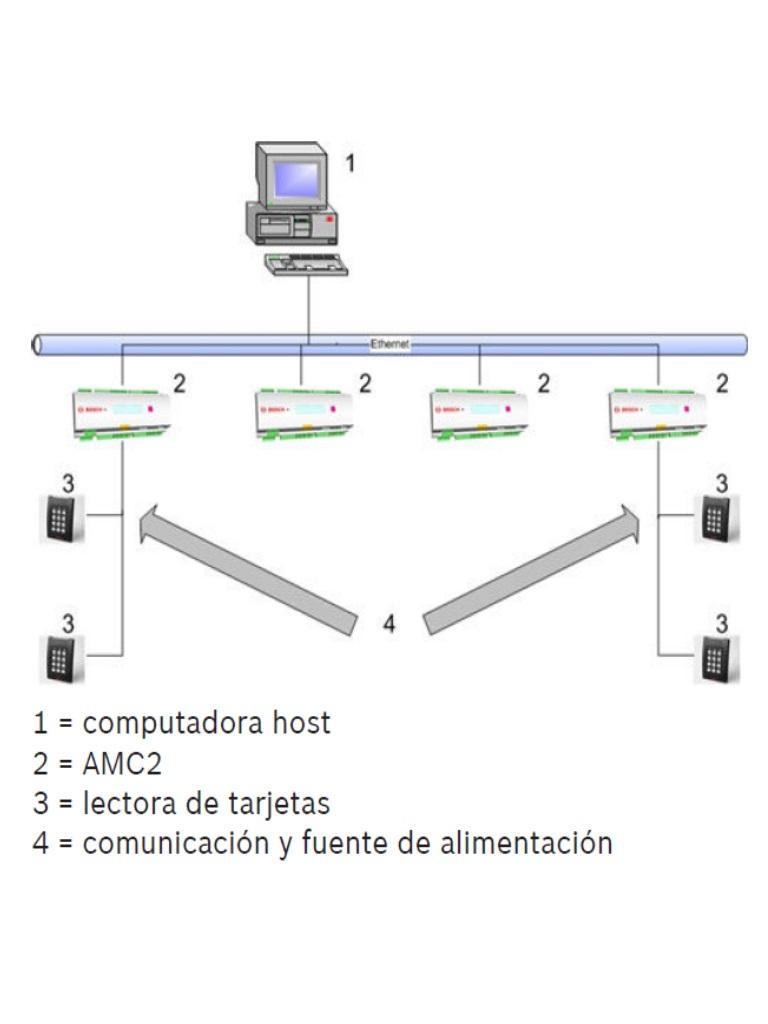

Como se ve en el diagrama, el AMC2 está integrado entre el sistema host (por ejemplo, Access Engine) y los dispositivos periféricos.
Estos están conectados al sistema host mediante RS485, RS232 (por ejemplo, funcionamiento con módem) o Ethernet, según el tamaño del sistema. La interfaz de host pertinente se selecciona durante la instalación. Las tres interfaces se encuentran disponibles en el dispositivo de forma predeterminada. El funcionamiento de RS485 permite conectar un máximo de ocho AMC2 a una línea.
Cuenta con hasta cuatro ranuras en el bus periférico para las lectoras, incluida la ranura para la fuente de alimentación.
Funciones básicas
- Almacenamiento de datos descargados según se indica a continuación:
- Datos maestros.
- Autorizaciones.
- Modelos de acceso.
- Textos exhibidos.
- Configuración de las lectoras.
- Interpretación de los datos de transacción de la lectora
- Verificación de autorización.
- Solicitud de host.
- Código PIN.
- Control/monitoreo.
Denegación de acceso o desbloqueo de puerta
- Activación de alarma
- Estados de las puertas
- Estados de la operación de las lectoras
- Estados internos de las alarmas
- Mensajes a Access Engine
- Solicitudes de host.
- Datos de transacción para el almacenamiento.
- Mensajes de error y mal funcionamiento.
- Mensajes de alarma.
- Fuente de alimentación para
- Lectoras
- Abridores de puertas
- Alimentación de corriente de contacto
Planificación
Fuente de alimentación
Se conecta una fuente de alimentación externa (de 10 a 30 V CC) para el AMC2 a la primera clavija (positiva) y a la tercera clavija (negativa).
Cuando se usa una fuente de alimentación ininterrumpible (Uninterruptible Power Supply, UPS), el relé de salida de UPS correspondiente se conecta a las clavijas:
- 4 y 7 para la corriente alterna.
- 5 y 7 para la batería.
- 6 y 7 para la corriente continua.
De lo contrario, los clavijas harán cortocircuito.
Conexiones de host
Interfaces de host RS232

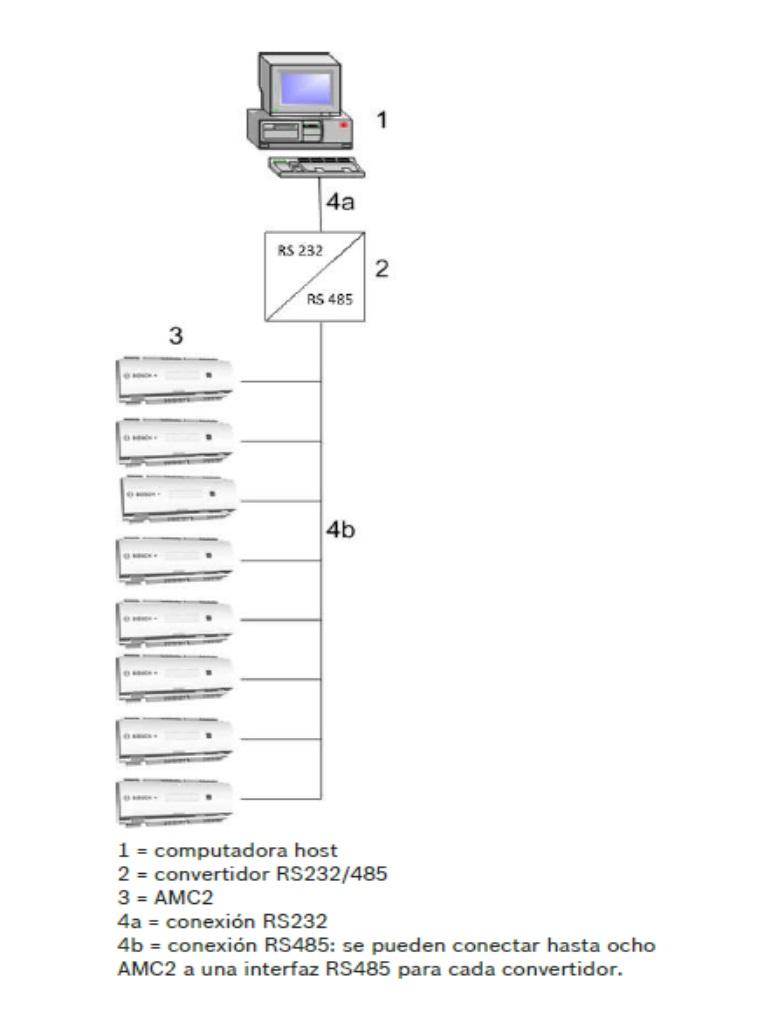

La aplicación Access Engine administra hasta 32 conexiones seriales directas (puertos), lo que en teoría permite conectar directamente 32 AMC2 en serie.
Nota: Dado que las PC solo cuentan con un máximo de dos interfaces COM de manera predeterminada, es preferible utilizar las siguientes variantes de conexión para las configuraciones con más de dos AMC2:
Conexiones con la lectora de tarjetas de identificación
Interfaces Wiegand
El AMC2 4W cuenta con cuatro conexiones para conectar hasta cuatro lectoras de tarjetas de identificación.
Las interfaces de la lectora de tarjetas de identificación y de los elementos de control de puertas se dividen en cuatro canales y cada uno cuenta con cuatro enchufes de conexión.
Las siguientes definiciones aplican a la interfaz Wiegand:
- Interfaz de 10 cables (incluida la protección).
- Largo máximo del cable de 158 metros (500 pies) hasta la lectora de tarjetas de identificación.
- Formato Wiegand de 26 bits.
- Formato Wiegand de 37 bits.
Configuración predeterminada de la interfaz Wiegand en la lectora de tarjetas de identificación:
- 1 Alimentación de la lectora de 12 V.
- 2 Alimentación de la lectora de 12 V.
- 3 Línea de datos 0.
- 4 Línea de datos 1.
- 5 Protección.
- 6 LED verde.
- 7 LED rojo.
- 8 Señal acústica.
- 9 Retraso.
- 10 Mostrar tarjeta.
Interfaces RS485
El AMC2 4R4 cuenta con cuatro conexiones para conectar hasta ocho lectoras de tarjetas de identificación.
Las interfaces se dividen en dos buses: Todas las lectoras posibles (hasta ocho) se pueden conectar a una interfaz.
Definición de la interfaz RS485:
- Interfaz de 2 cables: se conecta mediante un conector de 10 clavijas enchufable.
- Largo máximo del bus: 1200 metros.
- Velocidad de trasferencia: 9,6 o 19,2 kBit/s.
Configuración predeterminada de la interfaz RS485 en la lectora de tarjetas de identificación:
- 1 Alimentación de la lectora de 12 V.
- 2 Alimentación de la lectora de 12 V.
- 3 Protección.
- 4 Datos RxTx+.
- 5 Datos RxTx-.
- 6 Protección de datos (PAG).
- 7 No conectado.
- 8 No conectado.
- 9 No conectado.
- 10 No conectado.
Modelos de lectoras y puertas
El AMC2 controla la lectora conectada mediante modelos de puerta predefinidos.
Los modelos de puerta funcionan de acuerdo con los requisitos de seguridad correspondientes:
- Cantidad y uso de las lectoras conectadas al AMC2: Por ejemplo, lectoras de entrada y salida, botones y lectoras de entrada, etc.
- Cantidad y tipo de aplicaciones de las entradas AMC: Por ejemplo, estado de puerta, botón de salida, posición de la puerta giratoria, GMA, etc.
- Cantidad y uso de salidas AMC: Por ejemplo, abridor de puerta, contacto de esclusa, interruptor de luz de señal, etc.
La cantidad máxima de entradas que puede administrar un AMC2 se define, en última instancia, según los modelos de puerta usados y sus requisitos respecto de las lectoras y la entrada o salida.
Nota: Por lo tanto, cuando planifique un sistema de acceso, primero debe designar los modelos de puerta correspondientes a todas las entradas que se deben controlar. Solo entonces podrá configurar la lectora AMC.
Principales Características:
- Administrador de acceso inteligente para una hasta ocho entradas.
- Cuatro interfaces que incluyen la fuente de alimentación de la lectora.
- Tarjeta flash compacta estándar de 2 GB.
- Pantalla LCD para mostrar la información.
- Interruptor para enviar y recibir con control automático.
Especificaciones:
- Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz).
- 512 kB-EPROM / FLASH.
- 256 kB-SRAM.
- EEPROM serial.
- RTC.
- Flash compacto de 2 GB conectable.
- Batería para SRAM y RTC.
- La dirección de host puede configurarse mediante un interruptor deslizante.
- Interfaz de host: – RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45.
- 4 interfaces de lector: – Wiegand o – RS-485, 2 hilos, optoacoplado, 19.200 Bd.
- 8 salidas de relé: – máx. voltaje de conmutación: 30 V DC- máx. corriente de conmutación: 1,25 A.
- 8 entradas analógicas supervisadas.
- Manibela de encendido.
- Botón de reinicio.
- Transferencia de datos encriptada.
- Temperatura 0 ° C a + 50 ° C (32 ° F a 122 ° F).
