Descripción

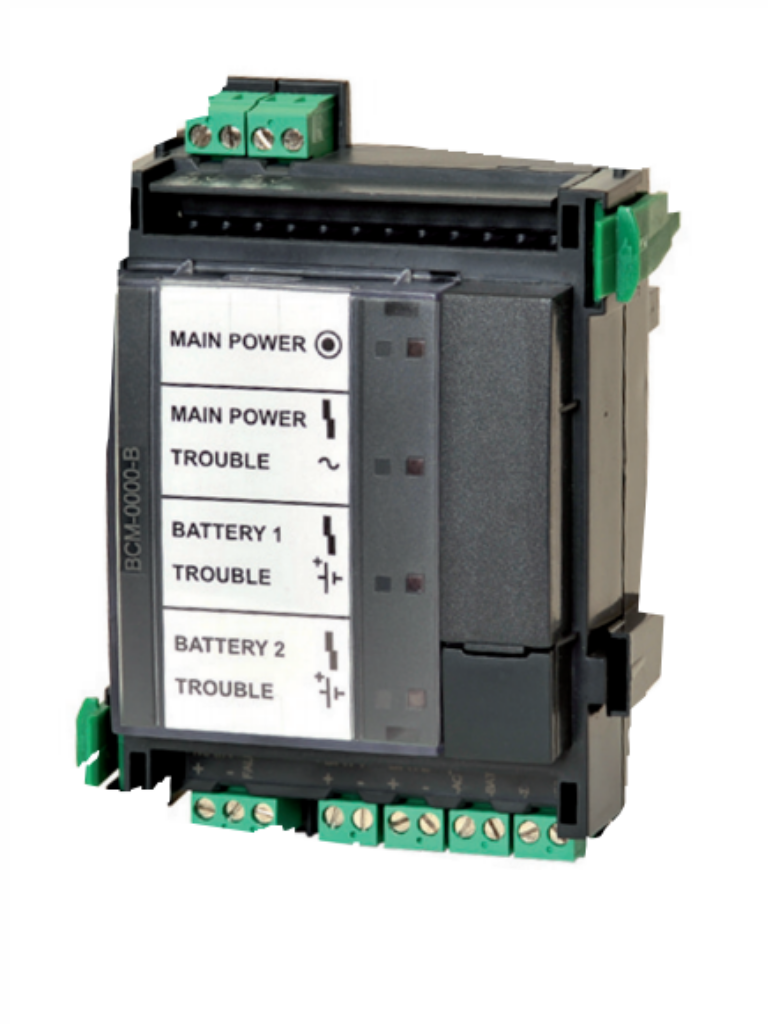

Módulo Controlador de Baterías BCM-0000-B
Resumen del sistema
de todo el panel de control. Controla la carga de hasta cuatro baterías (de 12 V/24 Ah a 12 V/26 Ah o de 12 V/36 Ah a 12 V/45 Ah). La carga se acciona según la temperatura y el tiempo.
La tecla tiene tres funciones, dependiendo del estado del módulo controlador de baterías:
- La prueba de LED del módulo se activa pulsando la tecla.
- La tecla inicia la carga de las baterías si la tensión de las mismas se encuentra entre 18 V y 21 V. Se requiere un suministro de alimentación de red.
- El restablecimiento de las salidas de 24 V. Si se produce un error, se desactivará la salida.
Planificación y Piezas incluidas
Planificación
- No utilice las salidas de 24 V con cableados en paralelo.
- En caso de sistemas FPA-5000 con el controlador de la central MPC xxxx A, debe utilizarse un módulo controlador de baterías BCM 0000 A.
Piezas incluidas
- 1 Módulo controlador de baterías BCM-0000-B .1

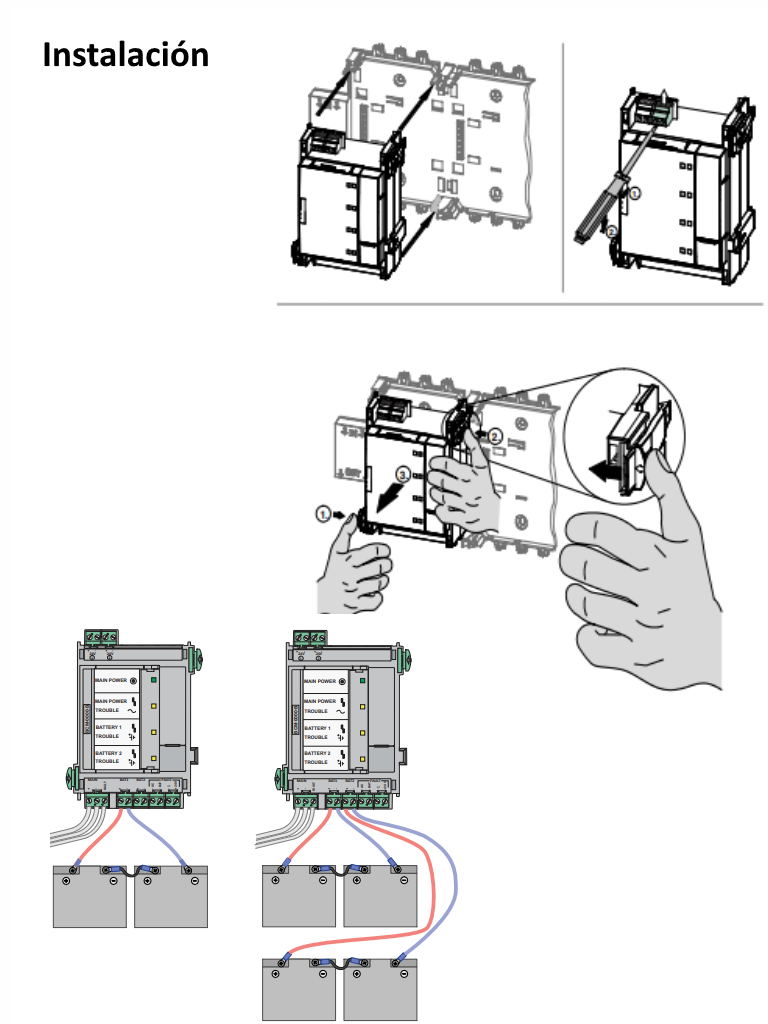

- Juego de cables con 2 cables de conexión: BCM/batería (90 cm) y batería/batería (17 cm)
- Nota: Si las baterías están colocadas en una carcasa de fuente de alimentación, es necesario el juego de cables CBB 0000 A
Características y Especificaciones
Nota: BCM-0000-B Módulo Controlador de Baterías
Este supervisa la fuente de alimentación de la central de incendios y la carga de las baterías.
Numero de pedido: BCM-0000-B
Principales características
- Dos salidas de tensión de 2,8 A a 24 V cada una de ellas.
- Control y carga de baterías con control de temperatura, conforme a la norma EN 54‑4:1997/ A2:2006.
- Sistema listo para funcionar, gracias a su tecnología “plug-and-play” y a los bloques de terminales enchufables.
Especificaciones
Eléctricas
Tensión de entrada: De 20,4 V CC a 30 V CC.
Consumo de corriente
- En reposo 25 mA.
- Avería 40 mA.
Salidas de tensión
- 2 salidas conmutables +24 V (20,4 – 30 V) 2,8 A almacenadas por batería (programable).
Corriente máxima del módulo Máx. 6 A
- A los carriles de la central (PRS 0002 A/ PRD 0004 A) Máx. 6 A.
- De las salidas Máx. 5,6 A (2 x 2,8 A, no en cableado paralelo).
- Resistencia máxima de la batería (umbral de avería) 430 mΩ.
Capacidad permitida de las baterías
- Con 2 baterías 24 – 26 Ah 36 – 45 Ah .
- Con 4 baterías 48 – 52 Ah 72 – 90 Ah.
Mecánicas
- Material de la carcasa: Plástico ABS, Polylac PA-766 (UL94 V‑0).
- Color de la carcasa Acabado satinado en antracita, RAL 7016.
- Dimensiones Aprox.: 127 x 96 x 60 mm (5 x 3,8 x 2,4 pulg.)
Elementos de funcionamiento/indicadores
- 1 LED verde Encendido.
- 3 LED amarillos Avería de alimentación/batería 1/batería 2.
- 1 tecla Las baterías se cargan a V < 21 V y las unidades centrales se inician con la corriente de las baterías.
Peso
- Sin embalaje Aprox. 195 g (6,9 onzas).
- Con embalaje Aprox. 340 g (12 onzas).
Ambientales
- Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
- Temperatura de almacenamiento permitida: De -20 °C a 85 °C (de -13 °F a 185 °F).
- Humedad relativa permitida: 95%, sin condensación.
- Clase de protección: según IEC 60529 IP 30.
