BOSCH F_FLM420RHVS – Modulo de dos reles de alta tension / Compatible panel 5000

$5,396.23 IVA Incluido

Los módulos de interconexión de relé de alta tensión FLM‑420‑RHV se utilizan para controlar la activación de elementos externos; por ejemplo, compuertas cortafuegos o ventiladores (función FAN) mediante la red de seguridad local LSN.

Funciones básicas

Distintos módulos de campo Dos versiones disponibles para el módulo de campo:

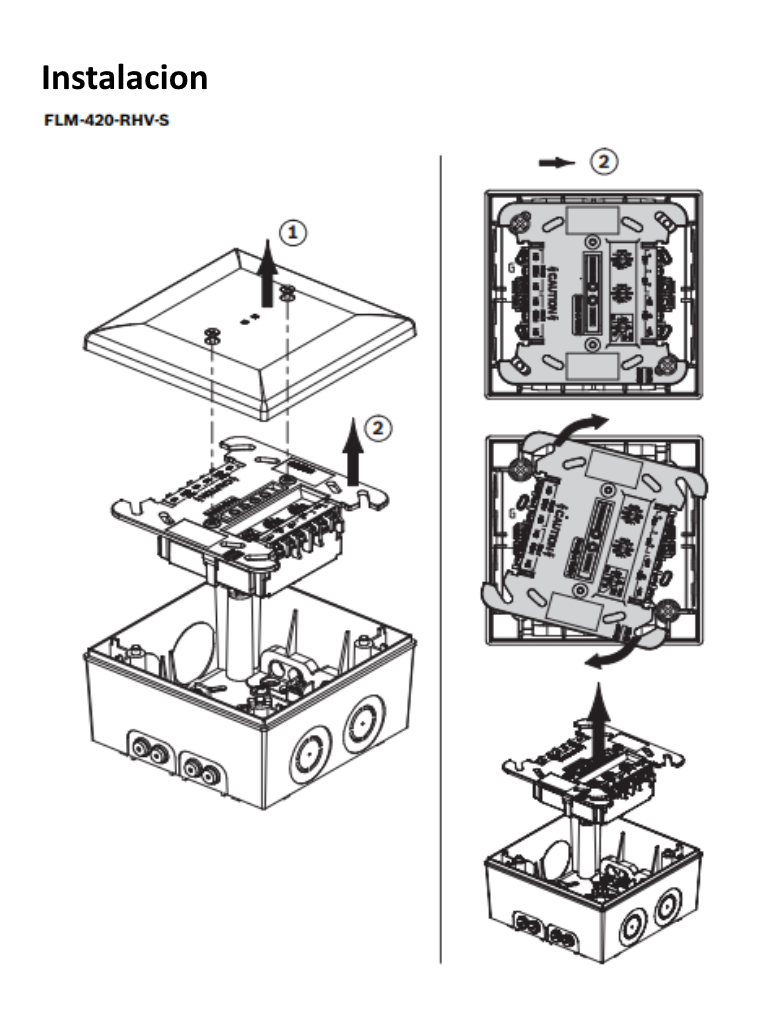

  • FLM‑420‑RHV‑S para montaje en superficie con carcasa.
  • FLM‑420‑RHV‑D para la instalación de un carril DIN con adaptador. Función de relé y FAN Los módulos de campo tienen dos relés de contacto de conmutación (forma C) para la activación controlada de elementos externos.

Los contactos del relé están protegidos con fusibles de 10 A integrados en el módulo.

Las cargas máximas del contacto del relé son (los valores se aplican a la carga resistiva):

  • 10 A a 120 V CA / 230 V CA / 24 V CC.
  • 6 A a 30 V CC.

Interruptores giratorios.

Los interruptores giratorios se pueden usar para seleccionar la función del relé (RLHV) o la función de control del ventilador (FAN), así como para definir la dirección del módulo de campo.

Se pueden realizar los siguientes ajustes:

Selección de la función (interruptor giratorio 1)

  • RLHV: Función de relé para controlar los elementos externos.
  • VENTILADOR: Función de control de ventilador

Ajuste de la dirección (interruptores giratorios 1-3)

  • 0 0 0 Lazo/ramal en modo LSN improved version con direccionamiento automático (no son posibles derivaciones en T).
  • 0 0 1 – 254 Sistema de lazo/ramal/derivación en T en modo LSN improved con direccionamiento manual.
  • CL 0 0 Lazo/ramal en modo.

LSN clásico

Características de la versión

LSN improved Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

  • Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
  • Hasta 254 elementos LSN improved por lazo o ramal.
  • Posibilidad de uso de cable sin protección.
  • Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Más características de rendimiento

  • El estado de los dos relés se indica mediante un LED rojo y verde.

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios. Alimentación mediante lazo LSN

Certificados y homologaciones

Cumple con la norma

  • EN54-17:2005
  • EN54-18:2005

Planificación

  • Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200, así como a las centrales de incendios LSN clásicas BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
  • Deben tenerse en cuenta los estándares y directrices nacionales durante la fase de diseño.
  • No está permitido – hacer funcionar los relés con tensiones diferentes (alta y baja tensión) – colocar dos fases de tensión de línea de CA en los contactos del relé.
  • La función de monitorización se puede desactivar en el momento de la entrega y activarse mediante el software del panel.

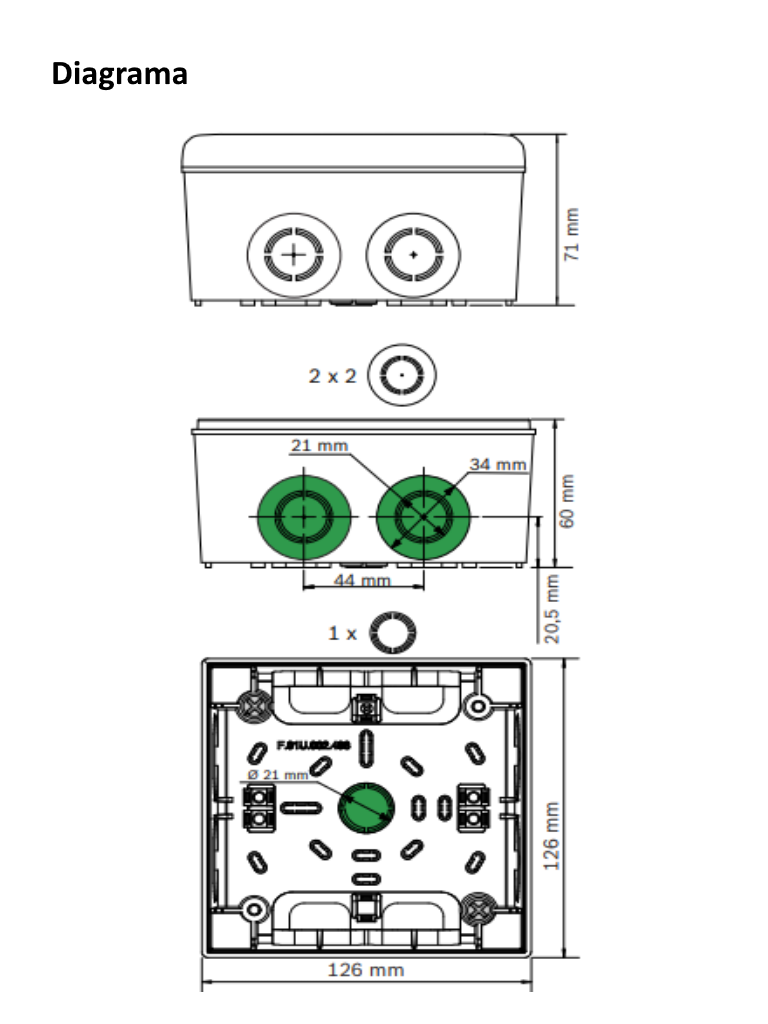

  • La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas: – 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
  • Además, hay conductos para cables en la base de la carcasa para montaje en superficie: – 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
  • Para el funcionamiento de un sistema contra incendios conforme a la norma EN 54‑2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo a activar o en su interior.

Piezas incluidas

Tipo Cant. Componentes

  • FLM-420-RHV-S 1 Módulo de dos relés de alta tensión con carcasa para montaje en superficie.

Nota: Módulo de dos relés de alta tensión con 2 relé FLM‑420‑RHV‑S

Módulo de dos relés de alta tensión con 2 relés de salida (230 V) y carcasa para montaje en superficie.

Numero de pedido: FLM‑420‑RHV‑S

Principales características

  • Selección de función de relé o función de control de ventilador.
  • Interruptores giratorios para el ajuste manual de direcciones.
  • Pantalla de leds para el estado de funcionamiento (puede desactivarse con LSN).
  • Fuente de alimentación, a través de LSN.
  • Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
  • Disponible con carcasa para montaje en superficie o adaptador de carril DIN.

Especificaciones

Datos eléctricos

  • Tensión de entrada: De 15 V CC a 33 V CC (mín…máx.)
  • Consumo de corriente máximo 17,15 mA (funcionamiento normal y activado)
  • Carga máx. de contacto 10 A a 120 VCA 10 A a 230 VCA 10 A a 24 VCC 6 A a 30 VCC
  • Período de rebote máx. del contacto normalmente cerrado 9 ms.
  • Corriente de retroalimentación 1 mA (resistencia RFL, R=3,9 kΩ).
  • Tensión de retroalimentación Máx. 30 VCC Fusibles (F1, F2) 10 A / 250 V.

Datos mecánicos

  • Elementos de funcionamiento/ indicadores 2 LED (1 x rojo, 1 x verde).
  • Conexiones 12 abrazaderas roscadas.

Selección de función y ajuste de direcciones 3 interruptores giratorios para:

  • Función FAN/RLHV.
  • Modo LSN “clásico” o versión LSN “improved”.
  • Asignación de direcciones automático o manua.

Material de la carcasa

  • Módulo LSN PPO (Noryl).
  • Carcasa para montaje en superficie Mezcla ABS/PC.

Color de la carcasa

  • Módulo LSN Blanquecino, parecido a RAL 9002.
  • Carcasa para montaje en superficie Blanco, RAL 9003

Dimensiones

  • FLM-420-RHV-S Aprox. 126 x 126 x 71 mm (4,96 x 4,96 x 2,8 pulg.)
  • FLM-420-RHV-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4,33 x 4,33 x 1,89 pulg.) Peso • FLM-420-RHV-S Aprox. 390 g (13,8 onzas)
  • FLM-420-RHV-D Aprox. 150 g (5,3 onzas).

Condiciones ambientales

  • Temperatura de funcionamiento permitida: De -20 °C a 50 °C (de -4 °F a 122 °F).
  • Temperatura de almacenamiento permitida: De -25 °C a 85 °C (de -13 °F a 176 °F).
  • Humedad relativa permitida: < 96%.
  • Clases de equipo según IEC 60950 Equipo clase II.

Clase de protección según IEC 60529

  • FLM-420-RHV-S IP 54

Sin existencias

SKU: C-9630 Categoría:

Descripción

Módulo de dos relés de alta tensión con 2 relé FLM‑420‑RHV‑S

Los módulos de interconexión de relé de alta tensión FLM‑420‑RHV se utilizan para controlar la activación de elementos externos; por ejemplo, compuertas cortafuegos o ventiladores (función FAN) mediante la red de seguridad local LSN.

Funciones básicas

Distintos módulos de campo Dos versiones disponibles para el módulo de campo:

  • FLM‑420‑RHV‑S para montaje en superficie con carcasa.
  • FLM‑420‑RHV‑D para la instalación de un carril DIN con adaptador. Función de relé y FAN Los módulos de campo tienen dos relés de contacto de conmutación (forma C) para la activación controlada de elementos externos.

Los contactos del relé están protegidos con fusibles de 10 A integrados en el módulo.

Las cargas máximas del contacto del relé son (los valores se aplican a la carga resistiva):

  • 10 A a 120 V CA / 230 V CA / 24 V CC.
  • 6 A a 30 V CC.

Interruptores giratorios.

Los interruptores giratorios se pueden usar para seleccionar la función del relé (RLHV) o la función de control del ventilador (FAN), así como para definir la dirección del módulo de campo.

Se pueden realizar los siguientes ajustes:

Selección de la función (interruptor giratorio 1)

  • RLHV: Función de relé para controlar los elementos externos.
  • VENTILADOR: Función de control de ventilador

Ajuste de la dirección (interruptores giratorios 1-3)

  • 0 0 0 Lazo/ramal en modo LSN improved version con direccionamiento automático (no son posibles derivaciones en T).
  • 0 0 1 – 254 Sistema de lazo/ramal/derivación en T en modo LSN improved con direccionamiento manual.
  • CL 0 0 Lazo/ramal en modo.

LSN clásico

Características de la versión

LSN improved Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

  • Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
  • Hasta 254 elementos LSN improved por lazo o ramal.
  • Posibilidad de uso de cable sin protección.
  • Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Más características de rendimiento

  • El estado de los dos relés se indica mediante un LED rojo y verde.

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios. Alimentación mediante lazo LSN

Certificados y homologaciones

Cumple con la norma

  • EN54-17:2005
  • EN54-18:2005

Planificación

  • Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200, así como a las centrales de incendios LSN clásicas BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
  • Deben tenerse en cuenta los estándares y directrices nacionales durante la fase de diseño.
  • No está permitido – hacer funcionar los relés con tensiones diferentes (alta y baja tensión) – colocar dos fases de tensión de línea de CA en los contactos del relé.
  • La función de monitorización se puede desactivar en el momento de la entrega y activarse mediante el software del panel.
  • La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas: – 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
  • Además, hay conductos para cables en la base de la carcasa para montaje en superficie: – 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
  • Para el funcionamiento de un sistema contra incendios conforme a la norma EN 54‑2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo a activar o en su interior.

Piezas incluidas

Tipo Cant. Componentes

  • FLM-420-RHV-S 1 Módulo de dos relés de alta tensión con carcasa para montaje en superficie.

Nota: Módulo de dos relés de alta tensión con 2 relé FLM‑420‑RHV‑S

Módulo de dos relés de alta tensión con 2 relés de salida (230 V) y carcasa para montaje en superficie.

Numero de pedido: FLM‑420‑RHV‑S

Principales características

  • Selección de función de relé o función de control de ventilador.
  • Interruptores giratorios para el ajuste manual de direcciones.
  • Pantalla de leds para el estado de funcionamiento (puede desactivarse con LSN).
  • Fuente de alimentación, a través de LSN.
  • Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
  • Disponible con carcasa para montaje en superficie o adaptador de carril DIN.

Especificaciones

Datos eléctricos

  • Tensión de entrada: De 15 V CC a 33 V CC (mín…máx.)
  • Consumo de corriente máximo 17,15 mA (funcionamiento normal y activado)
  • Carga máx. de contacto 10 A a 120 VCA 10 A a 230 VCA 10 A a 24 VCC 6 A a 30 VCC
  • Período de rebote máx. del contacto normalmente cerrado 9 ms.
  • Corriente de retroalimentación 1 mA (resistencia RFL, R=3,9 kΩ).
  • Tensión de retroalimentación Máx. 30 VCC Fusibles (F1, F2) 10 A / 250 V.

Datos mecánicos

  • Elementos de funcionamiento/ indicadores 2 LED (1 x rojo, 1 x verde).
  • Conexiones 12 abrazaderas roscadas.

Selección de función y ajuste de direcciones 3 interruptores giratorios para:

  • Función FAN/RLHV.
  • Modo LSN “clásico” o versión LSN “improved”.
  • Asignación de direcciones automático o manua.

Material de la carcasa

  • Módulo LSN PPO (Noryl).
  • Carcasa para montaje en superficie Mezcla ABS/PC.

Color de la carcasa

  • Módulo LSN Blanquecino, parecido a RAL 9002.
  • Carcasa para montaje en superficie Blanco, RAL 9003

Dimensiones

  • FLM-420-RHV-S Aprox. 126 x 126 x 71 mm (4,96 x 4,96 x 2,8 pulg.)
  • FLM-420-RHV-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4,33 x 4,33 x 1,89 pulg.) Peso • FLM-420-RHV-S Aprox. 390 g (13,8 onzas)
  • FLM-420-RHV-D Aprox. 150 g (5,3 onzas).

Condiciones ambientales

  • Temperatura de funcionamiento permitida: De -20 °C a 50 °C (de -4 °F a 122 °F).
  • Temperatura de almacenamiento permitida: De -25 °C a 85 °C (de -13 °F a 176 °F).
  • Humedad relativa permitida: < 96%.
  • Clases de equipo según IEC 60950 Equipo clase II.

Clase de protección según IEC 60529

  • FLM-420-RHV-S IP 54
