Descripción
B810 Receptor bus SDI2 inalámbrica
Resumen del sistema
RADION inalámbrico de Bosch proporciona el alcance, la escalabilidad y la duración excepcional de las baterías necesarias para garantizar su funcionamiento fiable y calidad superior. Las opciones de diagnóstico avanzadas y de admisión de múltiples dispositivos hacen que la instalación y el mantenimiento sean sencillos y rentables. Gracias a una gama completa de periféricos, RADION proporciona flexibilidad para los requisitos de prácticamente cualquier aplicación.
Descripción del sistema
La B810 es una estación de recepción central inalámbrica que conecta equipos periféricos inalámbricos RADION, como los detectores de movimiento, detectores especiales, llaveros, botones de pánico, contactos de puertas y ventanas, y repetidores, entre otros, con paneles de control Bosch compatibles utilizando la conexión de bus SDI2. La estación de recepción central es compatible con la comunicación por radiofrecuencia a 433.42 MHz. Esta frecuencia tiene una mayor penetración, reflexión y refracción de la señal con un alcance y una fiabilidad mayores. La estación de recepción central también dispone de antenas duales para lograr diversidad espacial y polar a fin de mejorar la fiabilidad de las comunicaciones por RF. La estación de recepción central está contenida en la caja para mayor seguridad y está equipada con protección contra sabotaje y detecta e informa de las interferencias de radiofrecuencia. La estación de recepción central es compatible con supervisión de puntos inalámbricos (504), llaveros (1000) y repetidores (8). Se puede acceder fácilmente a la estación de recepción central y configurarla para un panel de control compatible mediante el interruptor de direcciones de la parte trasera de la carcasa. El interruptor de la dirección de la estación de recepción central incorpora un ajuste de un único dígito para la dirección de la estación de recepción central, lo que permite instalarla fácilmente.
Funciones básicas
La estación de recepción central utiliza el protocolo inalámbrico RADION que es compatible con:
- Comunicación de bus SDI2.
- Procesamiento de entradas de sabotaje.
- Detección e informe de interferencias de radiofrecuencia.
- Notificación de la potencia de señal y márgenes.
- Gestión de la base de datos de dispositivos registrados.
Direccionamiento del interruptor de direcciones
Utilice este interruptor de dirección para asignar fácilmente una dirección bus o configurarla durante la instalación.

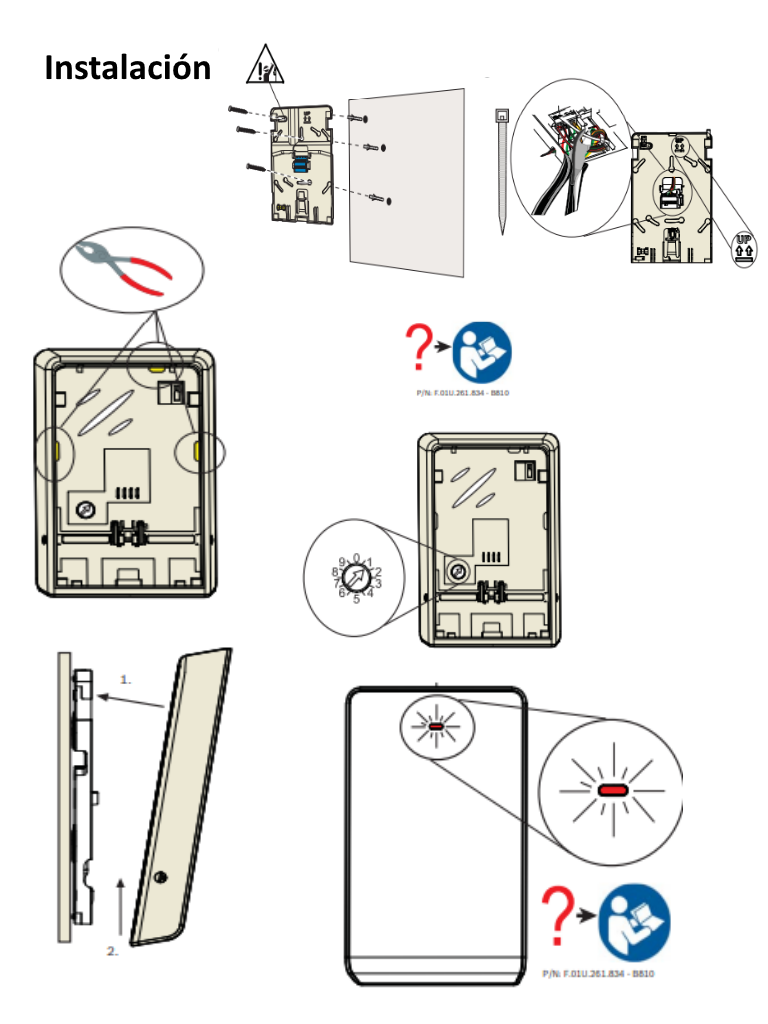

Instalación sencilla
La tapa corredera de la caja con autocierre dispone de una burbuja de nivel integrada y un bloque de terminales personalizado sin separación y con presilla, para que la instalación sea más sencilla, rápida y fiable.
Pantalla LED
La pantalla LED proporciona información del estado o la solución de problemas sobre la estación de recepción central y su conexión. Detección e informe de interferencias de radiofrecuencia La estación de recepción central detecta e informa de interferencias cuando el nivel de ruido ambiental está por encima de los umbrales de interferencias durante un período continuo de 20 segundos.
Comunicaciones
La información de los paquetes de radiofrecuencia se recibe mediante el uso de dos antenas de diversidad polar y espacial. La estación de recepción central, a continuación, transmite una secuencia de 4 bits de datos al panel de control para controlar cambios de estado. Interruptor de bucle antisabotaje de pared y de cubierta La estación de recepción central transmite una señal de sabotaje si alguien retira el dispositivo de su base o de la pared.
Notas de configuración/instalación
Consideraciones para el montaje
Puede montar la estación de recepción central inalámbrica en zonas residenciales, comerciales o ubicaciones industriales en las que ya esté instalado un panel de control compatible. La distancia entre la instalación de la estación de recepción central inalámbrica y el panel de control no debe superar los 243 m (800 pies). Consideraciones del cableado
La estación de recepción central inalámbrica se conecta a un panel de control mediante las conexiones SDI2 (PWR, A, B, COM). Utilice cables del calibre adecuado desde la estación de recepción central al panel de control cuando conecte el cableado al bloque de terminales de la estación de recepción central.
Compatibilidad
- B9512G/B8512G B6512/B5512/B4512/B3512
- Paneles de control GV4 Serie:s (D9412GV4, D7412GV4 v2.xx o superior).
- Detector de movimiento RFDL-11-A/RFDL-11.
- Contacto de puerta/ventana estándar RFDW-SM-A/ RFDW-SM.
- Contacto de puerta/ventana de montaje empotrado RFDW-RM-A/RRDW-RM.
- Repetidor RFRP-A/RFRP Detector de movimiento RFPR-12-A/RFPR-12.
- Detector de movimiento (cortina) RFPR-C12-A/RFPRC12.
- Transmisor universal RFUN-A/RFUN.
- Llavero de 4 botones RFKF-FB-A/RFKF-FBS-A/RFKF-FB/ RFKF-FBS.
- Llavero de 2 botones RFKF-TB-A/RFKF-TBS-A/RFKF-TB/ RFKF-TBS.
- Pánico de 2 botones RFPB-TB-A/RFPB-TB.
- Pulsador de emergencia de un solo botón RFPB-SB-A/ RFPB-SB.
- Rotura de cristal RFGB-A/RFGB.
- Detector de humo RFSM-A/RFSM.
Características y Especificaciones
Nota: B810 Receptor bus SDI2 inalámbrica
Recibe señales de radiofrecuencia de los transmisores, los repetidores y los detectores de rotura de cristal RADION. Funciona a 433.42 MHz. Para su uso con paneles de control compatibles con bus SDI2.
Número de pedido: B810
Principales características
- Las antenas internas duales proporcionan diversidad espacial y polar para una recepción fiable de la señal de radiofrecuencia.
- Protección antisabotaje de tapa y de pared.
- Las opciones de registro de varios dispositivos, así como los diagnósticos de radiofrecuencia garantizan una instalación efectiva y eficaz.
- Admite la supervisión de puntos inalámbricos (504), llaveros (1000) y repetidores (8).
- LED externos de estado.
Especificaciones
Propiedades

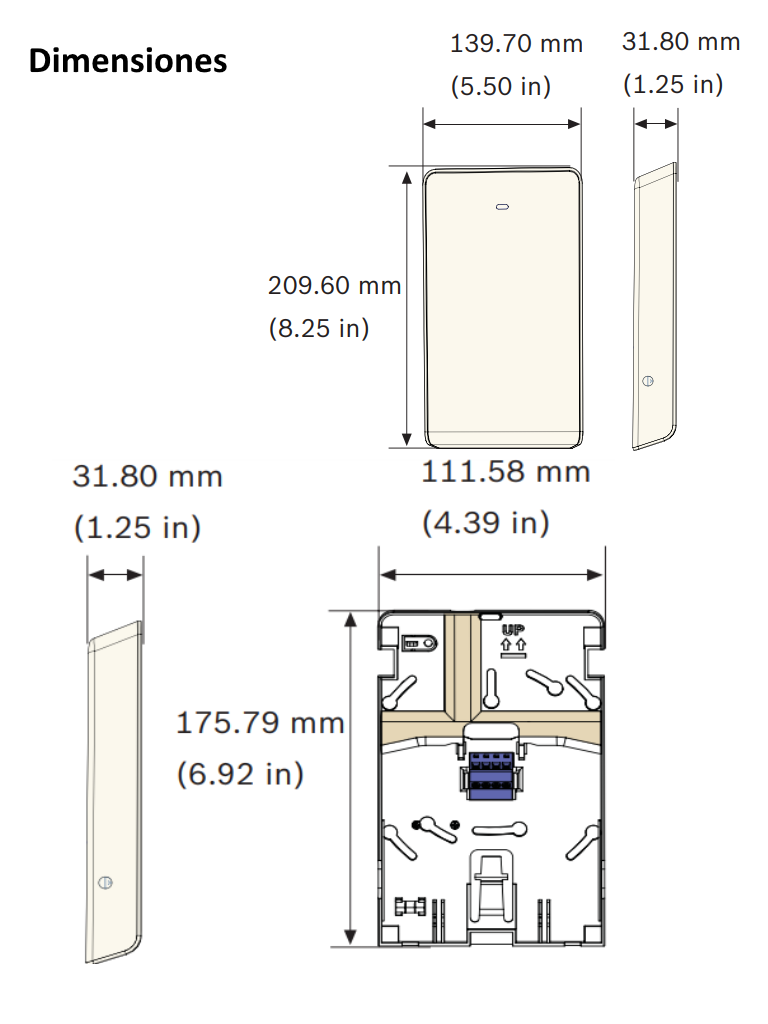

- Dimensiones: 139,70 mm x 209,60 mm x 31,80 mm (5,50 pulg. x 8,25 pulg. x 1,25 pulg.).
- Distancia de cableado: De 243 m (800 pies).
- Calibre del cableado: De 0.65 mm (22 AWG) a 2.0 mm (18 AWG).
- Detección antisabotaje.
- Transmite una señal de interruptor antisabotaje cuando se quita la unidad de su base o de la superficie de montaje.
Alimentación
- Potencia/tensión 10 – 14 V CC, 12 V CC nominales.
- Consumo de corriente máximo 70 mA.
- Frecuencia 433,42 MHz.
Consideraciones medioambientales
- Entorno operativo De 0゚C a +49゚C (de +32゚F a +120゚F).
- Humedad relativa Hasta el 93% sin condensación Uso Para su uso en interiores.
