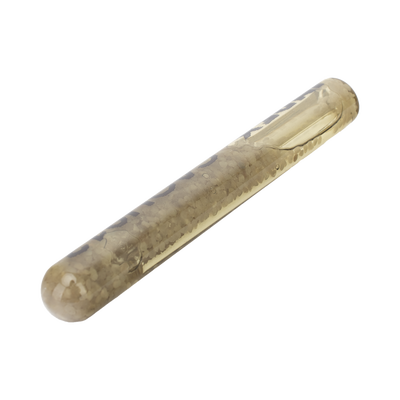

Capsula anclaje químico 12x110mm
Capsula anclaje químico 12x110mm - Imagen 2

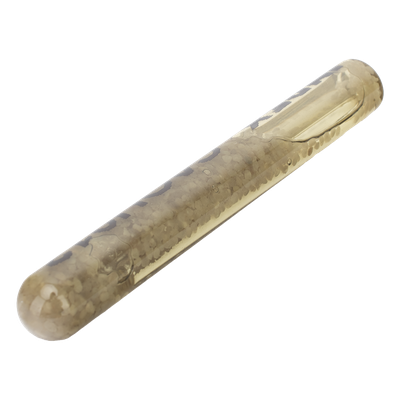

Capsula anclaje químico 12x110mm - Imagen 3

Capsula anclaje químico 12x110mm

Añadir una reseña.

$63.65 IVA incluido

Sin existencias

SKU: CAQU012 Categoría: Marca:

Descripción

Características principales

  • Instalación fácil en hormigón no fisurado
  • Rango de temperatura de -40°C a +80°C
  • Variedad de longitudes y diámetros aprobados M8-M24
  • Versión en acero cincado e inoxidable A2/A4
  • Para cargas estáticas o cuasi-estáticas

Especificaciones técnicas
  • Tipo: Anclaje químico
  • Material base: Hormigón de calidad C20/25 no fisurado
  • Homologación: ETA 08/0350 Opción 8
  • Profundidad del taladro: 110 mm
  • Diámetro cápsula: 13 mm
  • Longitud cápsula: 95 mm
  • Diámetro paso placa: 14 mm
  • Diámetro broca: 14 mm
  • Par de instalación: 40 Nm

Materiales
  • Cápsula: Ampolla de cristal con resina epoxi acrilato
  • Espárrago: Acero clase 5.8 (cincado ≥ 5 µm), A2-70 o A4-70
  • Arandela: DIN 125 (cincada ≥ 5 µm), A2-70 o A4-70
  • Tuerca: DIN 934 clase 5 (cincada ≥ 5 µm), A2-70 o A4-70

Capacidades de carga
  • Tracción hormigón no fisurado: 22,2 kN
  • Cortante hormigón no fisurado: 11,8 kN
  • Carga máxima tracción recomendada: 15,9 kN
  • Carga máxima cortante recomendada: 11,8 kN

Dimensiones
  • Diámetro: 12 mm
  • Longitud: 110 mm
  • Profundidad efectiva: 95 mm
  • Espesor mínimo material base: 140 mm
  • Espesor mínimo a fijar: 32 mm
  • Distancia crítica entre anclajes: 220 mm
  • Distancia crítica al borde: 110 mm

Aplicaciones

  • Para uso interior y exterior
  • Fijación de maquinaria y elementos con vibraciones
  • No apto para instalación en techos
  • Aplicaciones estructurales

Datos adicionales
  • Temperatura operación: -40°C a +80°C
  • Temperatura máxima continua: +50°C
  • Homologación: ETA 08/0350 (ETAG 001-5) Opción 8
  • Disponible en: Versión estándar y para cálculo INDEXcal

Compatibilidad
  • Taladro de percusión
  • Brocas de hormigón BHDSXXXXX
  • Bomba de soplado MOBOMBA
  • Cepillo de limpieza MORCEPKIT
  • Llave dinamométrica
  • Vasos hexagonales

Resistencia
  • Resistencia acero clase 5.8: 16,8 kN
  • Resistencia acero clase 8.8: 26,4 kN
  • Resistencia acero inox. A4-70: 18,6 kN
  • Resistencia acero inox. A4-80: 24,8 kN

Información de instalación

  • Taladro seco o húmedo
  • Limpieza con bomba de soplado y cepillo de limpieza
  • Verificar profundidad del taladro antes de instalar
  • Instalación con llave dinamométrica
  • Verificar par de apriete recomendado (40 Nm)
  • Evitar instalación en techos

Factores de influencia
  • Distancia entre anclajes: Mín. 55 mm
  • Distancia al borde: Mín. 55 mm
  • Distancia crítica entre anclajes: 220 mm
  • Distancia crítica al borde: 110 mm
  • Espesor mínimo material base: 140 mm

Información adicional
  • Norma: ETAG 001-5
  • Programa de cálculo: INDEXcal
  • Resistencia hormigón: C20/25
  • Tipo de carga: Estática o cuasi-estática

fta-caqu-es
