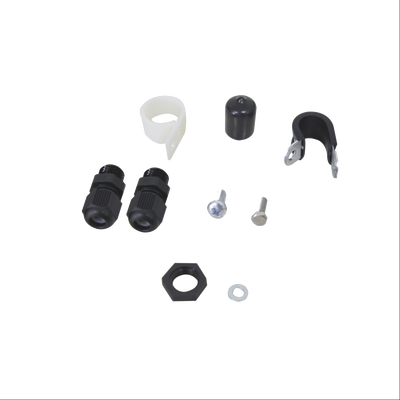

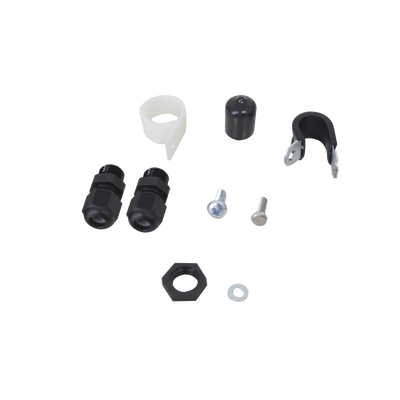

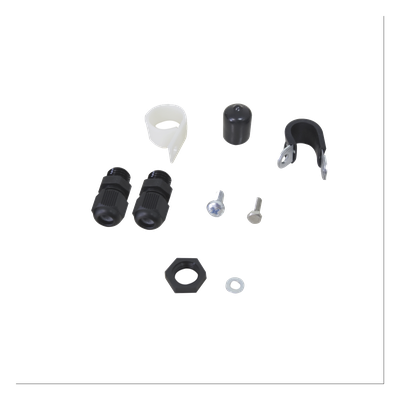

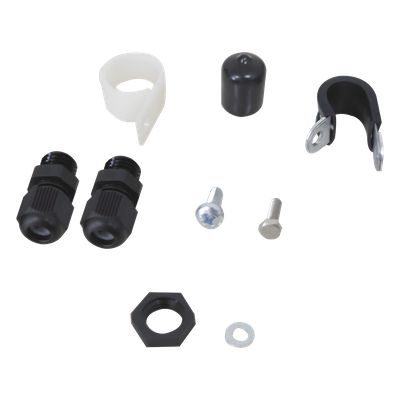

Descripción
Características Técnicas
- Tensión de alimentación: 230 V~ (±6% -10%) o 115 V~ (±6% -10%) a 50/60 Hz
- Potencia absorbida: 7 W
- Carga máxima del motor: 300 W
- Alimentación accesorios: 24 Vdc
- Corriente máxima accesorios: 500 mA
- Temperatura de funcionamiento: -20°C a +55°C
- Fusibles: F1 = F 5A – 250V / F2 = T 0,8A – 250V o F1 = F 10A – 120V / F2 = T 0,8A – 120V según versión
- Tiempo de trabajo: Programable de 0 a 4 minutos
- Tiempo de pausa: Programable de 0 a 4 minutos
- Fuerza del motor: Programable en 50 niveles
Características Adicionales
- Programación: 3 niveles para mayor flexibilidad
- Conector rápido: Acoplamiento tarjeta de 5 pines Minidec, Decoder, Receptor, RP/RP2
- Salidas programables: 4 salidas programables en 18 funciones diferentes
- Gestión: Deceleraciones, pantalla multifunción, tecnología BUS y detector de masas metálicas incorporado
- Protección: Conexión a tierra obligatoria, separación de cables de alimentación y mando
- Seguridad: Dispositivo antiaplastamiento por control de par, conformidad con normas EN 12978
- Conformidad: Cumple directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética)
Conexiones Eléctricas
Conexiones disponibles:
- J1: Regleta de bornes baja tensión (accesorios)
- J2: Conexión motor, destellador y ventilador
- J3: Acoplamiento rápido final de carrera de apertura
- J5: Acoplamiento rápido final de carrera de cierre
- J6: Sensor de empuje barra
- J8: Condensador de arranque del motor
- J9: Regleta de bornes para alimentación 230 VAC
- J4: Acoplamiento Minidec, Decoder y RP
Descripción de Componentes
- DL: Pantalla de señalización y programación
- DIODOS: Control del estado de las entradas
- DS1: Selector de frecuencias Loop 1 y Loop 2
- F1: Fusible para motores y primario del transformador
- F2: Fusible para baja tensión y accesorios
- Pulsadores: F (programación), + (incremento), – (decremento)
- TF1: Transformador
Niveles de Programación
- 1° Nivel: Programación básica
- 2° Nivel: Modificación de pre-configuración y configuración de salidas
- 3° Nivel: Programación avanzada de lógica de pre-ajuste
- Configuración Loop Detector: Ajuste del detector de frecuencia DS1
Advertencias de Seguridad
- Desconectar la alimentación eléctrica antes de cualquier intervención
- Colocar interruptor omnipolar con apertura de contactos ≥ 3 mm
- Conectar correctamente el cable de tierra a la masa
- Separar cables de alimentación de cables de mando y seguridad
- Evitar interferencias eléctricas usando vainas separadas o cable blindado
- Comprobar periódicamente el funcionamiento del sistema y dispositivos de seguridad
- No utilizar componentes no originales FAAC
- No modificar componentes del sistema de automatismo
- Mantenimiento semestral obligatorio
Normas de Instalación
- Instalación debe seguir normas EN 12453 y EN 12445
- Elementos mecánicos deben cumplir normas EN 12604 y EN 12605
- Para países extracomunitarios, seguir legislación local y normativas mencionadas
- Sistema debe incluir señalización luminosa y cartel informativo
Declaración de Conformidad
El equipo electrónico 624BLD cumple con:
- Directiva 2006/95/CE (Baja Tensión)
- Directiva 2004/108/CE (Compatibilidad Electromagnética)
Nota: El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC.
Conectores y Terminales
Detalles de Programación
