Descripción
Descripción General

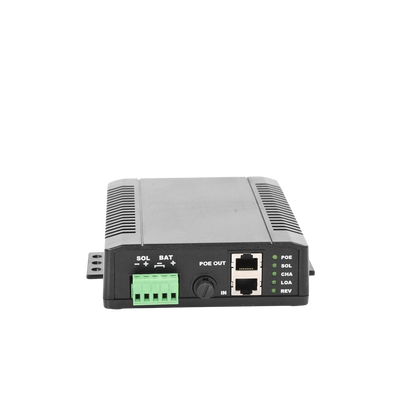

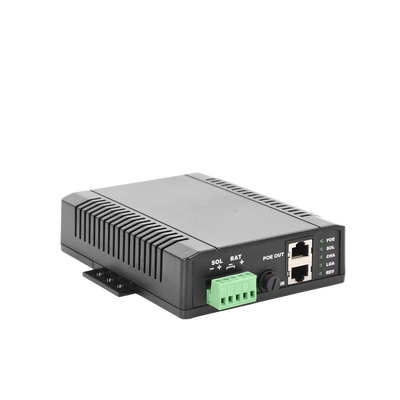

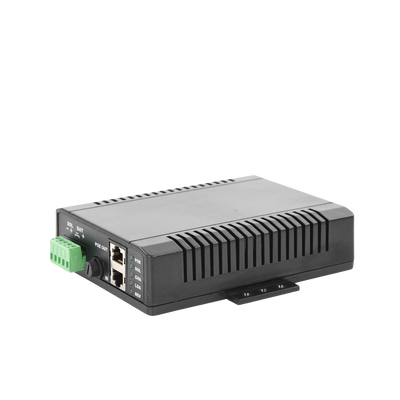

Sistema de controlador solar que regula la carga y descarga de baterías, suministrando alimentación PoE de 48 Vcc @ 0.625 A. Incluye salida secundaria de 11-12.5 Vcc a 1.5 A máxima para alimentación de dispositivos IP.
Características Principales
- Acepta paneles solares de hasta 125 Watts
- Bajo consumo de energía en modo de espera
- Salida PoE 48 Vcc @ 0.625 A
- Salida secundaria 11-12.5 Vcc a 1.5 A máxima
- Protección de corto circuito
- Alerta de polaridad invertida
- Indicadores LED para estado de carga, PoE, batería y alertas
Especificaciones Técnicas
- Voltaje entrada solar: 18-22 V máx @8 A
- Potencia panel solar: Hasta 125 W
- Voltaje batería: 12 Vcc
- Salida PoE: 48 Vcc @ 0.625 A
- Salida secundaria: 11-12.5 Vcc @ 1.5 A máx
- Protección sobre voltaje: 14.4 ±0.3 Vcc
- Desconexión bajo voltaje: 11.0 ±0.3 Vcc
- Consumo en espera: < 0.5 W
- Calibre máximo cable: 10 AWG
- Temperatura operación: -30°C a 60°C
- Dimensiones: 118 x 40 x 159 mm
- Peso: 312 g
Configuración de Terminales
| Terminal | Símbolo | Descripción | Símbolo | Descripción |
|---|---|---|---|---|
| Entrada RJ45 | RX+ | Recepción Datos (+) | RX+ | Recepción Datos (+) |
| RX- | Recepción Datos (-) | RX- | Recepción Datos (-) | |
| TX+ | Transmisión Datos (+) | TX+ | Transmisión Datos (+) | |
| +Vcd | Salida + Alimentación PoE | +Vcd | Salida + Alimentación PoE | |
| TX- | Transmisión Datos (-) | TX- | Transmisión Datos (-) | |
| Salida RJ45 | -Vcd | Salida – Alimentación PoE | -Vcd | Salida – Alimentación PoE |
Aplicaciones
- Videovigilancia con alimentación PoE 48 Vcc
- Alimentación secundaria 11-12.5 Vcc para cámaras IP
- Sistemas Wi-Fi con punto de acceso
- Repetidores de red con alimentación PoE
Recomendaciones de Instalación
- No conectar paneles solares con voltaje >24 Vcc
- Evitar compartimientos sellados con baterías
- No conectar arreglo solar sin batería conectada
- No exceder corriente PoE y salida secundaria
- Evitar instalación a la intemperie
Garantía
1 año contra defectos de fabricación
Exclusiones:
- Daños por accidente, negligencia o uso impropio
- Exceder corriente especificada
- Modificaciones o intentos de reparación
