Descripción
SYSCOM modelo: CX122410

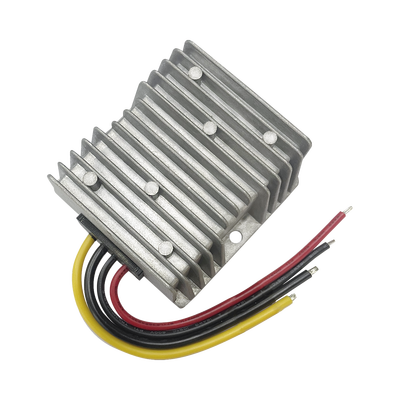

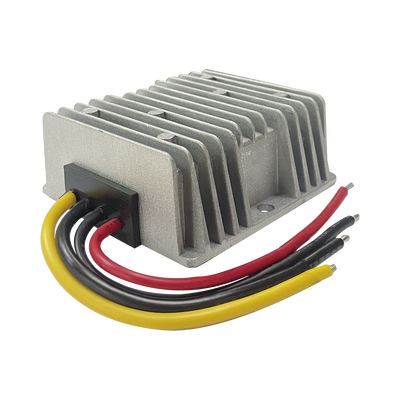

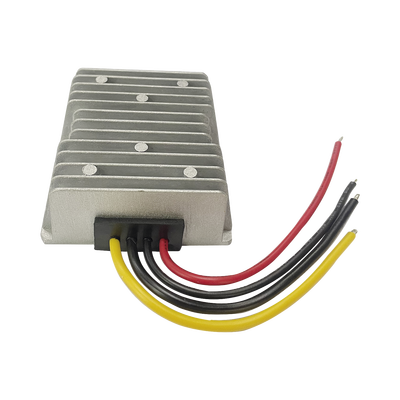

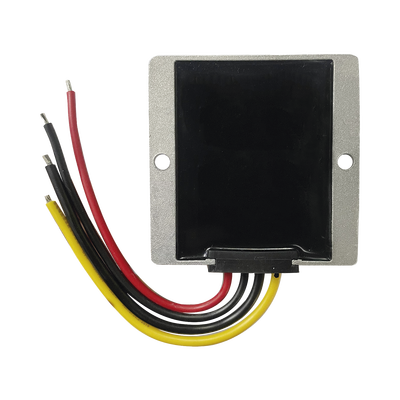

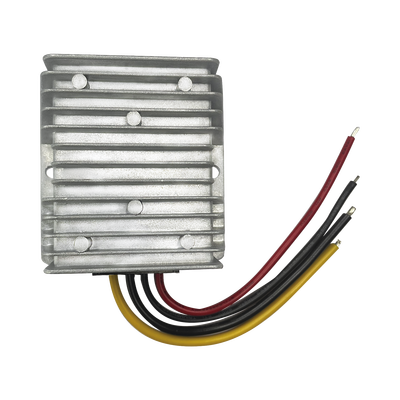

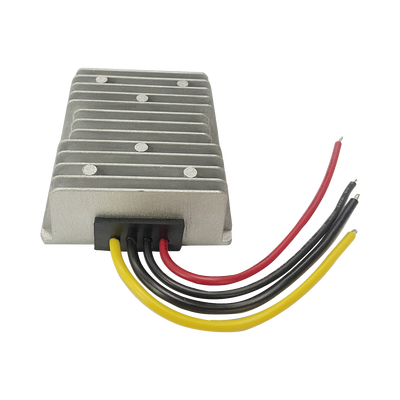

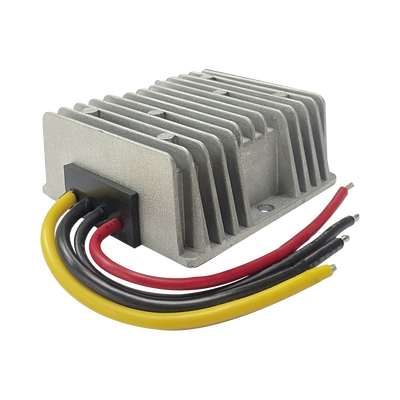

Convertidor DC-DC de alta eficiencia diseñado para aplicaciones industriales y vehiculares. Convierte voltaje de 12Vcc a 24Vcc con una potencia máxima de 240W y corriente de salida de 10A. Cuenta con eficiencia superior al 93% y protecciones integradas contra sobrecalentamiento, sobrecorriente y cortocircuitos. Diseño compacto con dimensiones de 74x74x32 mm, certificación IPX7 resistente al agua y construcción robusta para ambientes exigentes. Ideal para uso en vehículos, embarcaciones y sistemas industriales que requieren conversión de voltaje confiable.
Características Generales
- Tipo: Convertidor DC-DC Step Up
- Conversión: 12Vcc a 24Vcc
- Potencia Máxima: 240W
- Eficiencia: ≥ 93%
- Protección IP: IPX7 (Resistente al agua)
- Aislamiento: Convertidor aislado
- CI Integrado: Alta eficiencia
- Aplicaciones: Vehículos, barcos, sistemas industriales
Especificaciones Eléctricas
- Voltaje Entrada: 12 Vcc (9-20 Vcc rango operación)
- Corriente Entrada: 20.0 A Máximo
- Voltaje Salida: 24 Vcc
- Corriente Salida: 10.0 A
- Ondulación: ≤ 350 mV-p-p
- Protecciones: Sobrecalentamiento, Sobrecorriente, Cortocircuitos
Físicas y Ambientales
- Dimensiones: 74 mm × 74 mm × 32 mm
- Peso: No especificado
- Temp. Operación: -30 a 80 °C
- Temp. Almacenamiento: -40 a 100 °C
- Humedad Operación: 0-95%RH (No condensación)
- Humedad Almacenamiento: 0-95%RH
- Resistencia: A prueba de polvo, agua y vibraciones
Conexiones y Cableado
- Entrada (12.5 cm): Rojo (+) positivo, Negro (-) negativo
- Salida (12.5 cm): Amarillo (+) positivo, Negro (-) negativo
- Indicador: LED de salida
- Verificación: LED debe encenderse después de conexión
*Importante: Seguir colores de cableado para instalación segura
Recomendaciones de Instalación
- ⚠️ Verificar polaridad de cables
- ⚠️ Revisar LED de salida después de conexión
- ⚠️ Instalar en ambiente ventilado
- ⚠️ Evitar luz solar directa y polvo excesivo
- ⚠️ Mantener fuera del alcance de niños
