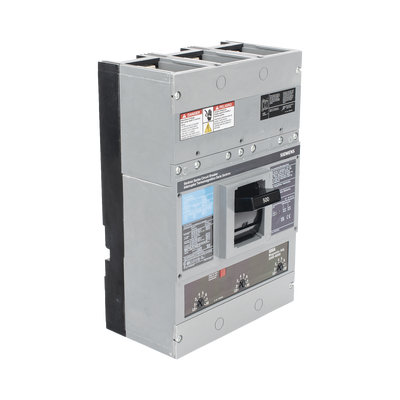

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales.

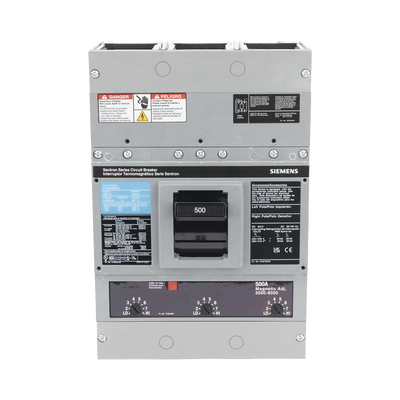

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales. - Imagen 2

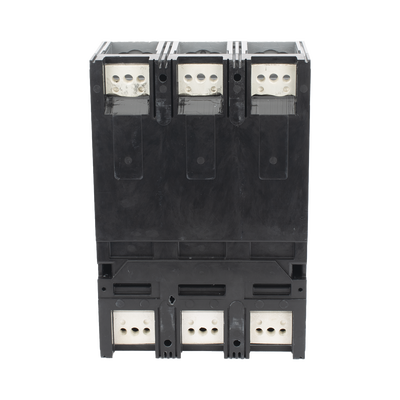

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales. - Imagen 3

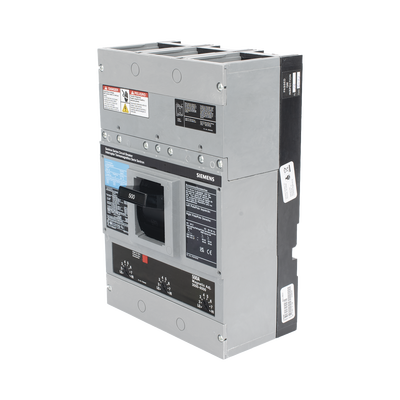

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales. - Imagen 4
Interruptor Termomagnético 600V 3X500A, Sin zapatas principales. - Imagen 5

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales.

Añadir una reseña.

$33,188.01 IVA incluido

5 disponibles

SKU: LXD63B500 Categoría: Marca:

Descripción

Características Principales

  • 600Vca
  • 3 Polos
  • 500 Amp
  • Sin zapatas principales

Especificaciones Técnicas

  • Norma: UL 489, NOM-ANCE
  • Temperatura operación: -10°C a 40°C
  • Capacidad interruptiva: 35kA en 480VCA
  • Calibración: Para 40°C sin derating
  • Frecuencia: 400Hz

Aplicaciones

  • Montaje en gabinete N1 y N3R
  • Tableros 3WLPACK, FC y SBM
  • Panelboard P4 y P5

Dimensiones
  • W: 7.5′
  • L: 11′
  • D: 4′
  • D1 (máx): 5.44′

Peso
  • 3 Polos: 19.5 lbs (4.54 kg)

Zapatas Recomendadas
  • Modelo: TA2J6500
  • Calibre: 3/0-500 KCMIL Cu
  • Cantidad: 6 unidades

Capacidad Interruptiva
  • 35kA en 480VCA
  • 25kA en 600VCA
  • 30kA (2P) en 250VCD
  • 25kA (3P) en 500VCD

Disparo Instantáneo
  • Rango bajo: 200-600A
  • Tolerancia: ±20%
  • Ajuste: 2 a 7 veces Ir

Bobinas de Disparo

  • 24VAC/VDC – S17JLD6
  • 48VAC/VDC – S18JLD6
  • 120VAC – S01JLD6
  • 240VAC – S03JLD6
  • 277VAC – S15JLD6
  • 480VAC – S04JLD6

Accesorios Compatibles

  • CCL600 – Para 500kcmil Cu/Al
  • B01JLD64 – Bobina mín. tensión + 1 cont. aux.
  • A01JLD64B – Bobina mín. tensión + 1 cont. alarma
  • U06JLD64A – Disparo instantáneo alto rango

Hoja tecnica_revision_1a-LXD6-UL.pdf

Ver recurso
