Descripción

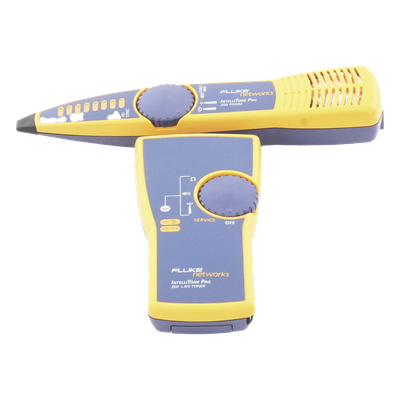

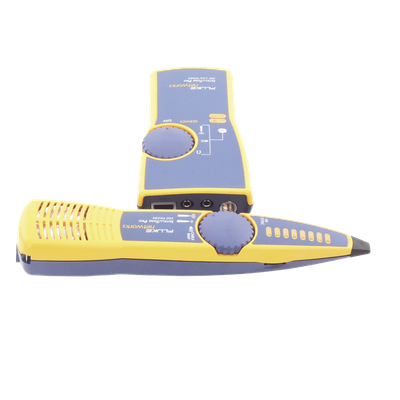

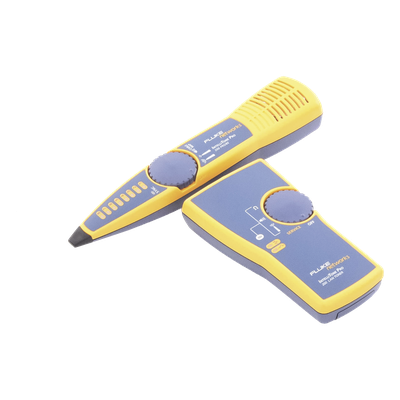

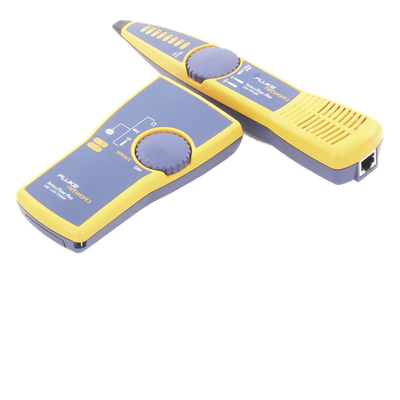

La serie de generadores de sondas y tonos IntelliTone™ Pro 200 LAN de Fluke Networks le ofrece una tecnología avanzada de localización de cableado digital y analógico como los sistemas con los que usted trabaja. IntelliTone es una solución potente, la única de hecho, que localiza y aísla los cables de voz, datos y vídeo, así como pares, más difíciles de detectar, ocultos o enmarañados, de forma rápida y fiable, incluso en redes activas.
Incluye en el kit
- Sonda 200
- Generador de tonos IntelliTone LAN 200
- Adaptador de conector F coaxial
- 2 cables de conexión RJ11 y 2 RJ45
- Cables de comprobación con pinzas tipo cocodrilo
- 2 correas para colgar de la muñeca
- Guía de inicio rápido
- 2 pilas de 9 volts
Especificaciones generales
- Temperatura de funcionamiento: 0 °C a 40 °C (32 °F a 104° F)
- Temperatura de almacenamiento: -20 °C a +60 °C (-4 °F a +140 °F)
- Humedad relativa: 95% (50° F a 95° F; 10° C a 35° C) 75% (95° F a 104° F; 35° C a 40° C) Sin controlar < 50° F (< 10° C)
- Vibración: Aleatoria, 2 g, de 5 Hz a 500 Hz
- Golpe: Comprobaciones de caída desde 1 m, con y sin módulo
- Seguridad: Categoría 61010 IEC: Ninguno
- Altitud: 3000 m
- EMC: EN 61326-1
- Tipo de pila: 9 V alcalina (NEDA 1604A o IEC 6LR61); 20 horas de duración habitual
- Aplicaciones: Medios de cableado de cobre, incluyendo cableado blindado (STP) y UTP; cableado coaxial de 75 o 50 ohmios; control de dos conductores, seguridad, cableado genérico. Redes de datos de comunicación 10 Base-T o 10/100/1000 Base-T.
Generador de tonos
- Dimensiones: 14,1 cm x 7,5 cm x 3,2 cm (5,54 in x 2,94 in x 1,25 in)
- Pantalla: LED
- Control: Mando giratorio
- Interfaz: Puerto Mod8 principal para la generación de tonos en los 4 pares de cableado UTP/STP, conector F para cableado coaxial, conectores tipo banana (2), cableado de dos conductores
- Frecuencia: Señal IntelliTone: señal digital codificada; señal Analog SmartTone: 500-1.200 Hz, 4 tonos
- Potencia de salida: 5 V p-p
- Desconexión automática: Se desconecta automáticamente después de 2,5 horas de inactividad
Sonda
- Dimensiones: 22,2 cm x 4,8 cm x 3,2 cm (8,73 in x 1,88 in x 1,26 in)
- Pantalla: (8) indicadores LED, indicador LED Synch
- Audio: IntelliTone: Archivos de audio controlados por microprocesador. Analógico: Señal del generador de tonos detectada
- Control: Mando rotatorio, rueda de control de volumen
- Detección de tonos: Detecta señal digital de IntelliTone para localizar, aislar y CableMap detecta la señal analógica de SmartTone (500 a 1200 Hz) y otros generadores de tonos analógicos.
- Interfaz del generador de tonos: Puerto Mod8 principal para mapas de cableado en los cuatro pares de cableado UTP / STP
- Desconexión automática: Puerto Mod8 principal para mapas de cableado en los cuatro pares de cableado UTP / STP
