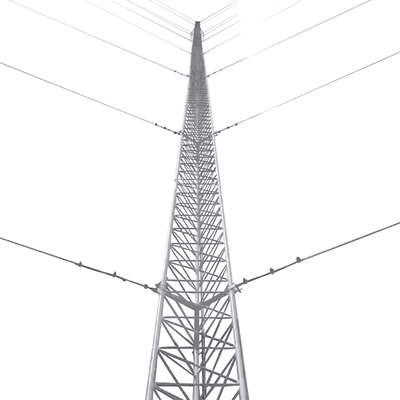

Kit de Torre Arriostrada de Techo de 24 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

• 8 x STZ30 – Tramo de torre de 30 cm de ancho de cara
• 1 x SCZ30P – Copete de torre de 30 cm con opresor para pararrayo
• 1 x SBA30 – Base para torre de 30 cm
• 1 x SAB30 – Ancla para base de torre
• 4 x SJB30 – Brida de sujeción de Retenida
• 3 x SAP01 – Ancla de losa o pared para Retenida
• 24 x CUELLO-14-HDG – Cuello para cable de retenida
• 72 x NUDO-316-FJG – Abrazadera tipo perro de 3/16′

No incluye cable de retenida. Se recomiendan 315 metros de retenida de 1/8′ (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2′ x 6′. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Sistema de Señalización/Iluminación

• 2 x EIGSLSE – Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
• 2 x HLU3R2 – Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida

• 1 x SHE-LV – Par de herrajes de sujeción
• 1 x S-GULV – Guía para línea
• 27 x SRET-338CAM – Cable de 3/8′
• 6 x NUDO-38FJG – Nudo forjado 3/8′
• 2 x CUELLO-38-HDG – Cuello 3/8′
• 1 x TRY-ACC-SLIDER – Carro de Seguridad para Instalador (Opcional)
• 1 x SYS-USA7B – Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable Marca LINKEDPRO (No incluido)

KLP-TZ24-PRO – ¡Todo incluido! Ideal para torres de 24 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada

• 1 x TG45AB – Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• 1 x S610 – Registro plástico
• 3 x TGCR11 – Conector de Ojo
• 2 x TGAB18 – Conector para Varilla
• 1 x TGBUSG10 – Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

Sistema de Pararrayos Básico Recomendado

• 1 x TGTDPC – Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
• 1 x TG45AB – Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
• 1 x S610 – Registro plástico chico
• 1 x ANTIOX – Aerosol para protección de terminales
• 3 x TGCR11 – Conector de Ojo
• 2 x TGAB18 – Conector para Varilla
• 16 x TGAC – Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
