Descripción

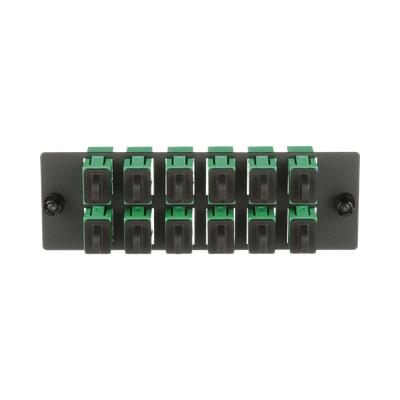

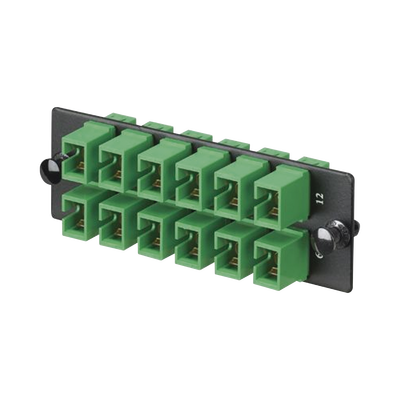

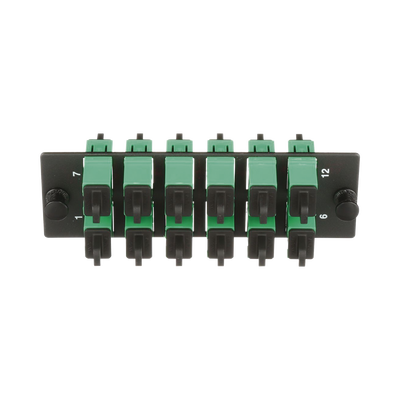

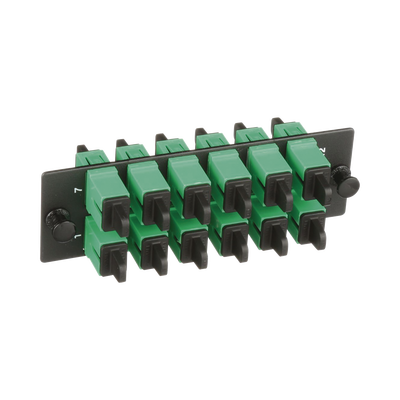

Placa Acopladora de Fibra Óptica
Las placas de fibra contienen adaptadores de fibra óptica simplex o dúplex compatibles con TCIS/FOCIS y cumplen o exceden los requisitos de TIA/EIA-568-C.3. Los colores de la carcasa del adaptador LC y SC siguen el esquema de identificación de color sugerido por TIA/EIA-568-C.3. Los paneles modulares multimedia permiten la personalización de la instalación para aplicaciones que requieren la integración de cables de fibra óptica y cobre.
Características Principales
- Adaptadores simplex/duplex compatibles con TIA/EIA-604 FOCIS
- Excede requisitos TIA/EIA-568-C.3 en rendimiento
- Colores adaptadores LC/SC según TIA/EIA-568-C.3
- Paneles modulares multimedia para personalización de instalación
- Integración de cables fibra óptica y cobre
- Instalación rápida mediante snap-in en paneles y enclosures
Especificaciones Técnicas
- Tipo: Adaptador SC/APC
- Fibras: 12 Fibras
- Tipo de Fibra: Monomodo OS1/OS2
- Color: Verde
- Material: Zirconia Cerámica
- Estándares: TIA/EIA-568-C.3, TIA/EIA-604 FOCIS-3
Aplicaciones
Las placas de adaptador de fibra óptica Opticom® (FAPs) se utilizan con enclosures de montaje en rack y pared, paneles de parcheo de fibra óptica y soportes para paneles de adaptador de fibra óptica Opticom® Zero RU para desplegar aplicaciones de red de fibra óptica de mediana a alta densidad según se especifica en el estándar de cableado de centros de datos TIA 942 para conexiones cruzadas en áreas de distribución principal, distribución horizontal y distribución de equipos.
Los paneles de adaptador de fibra óptica Opticom® se insertan rápidamente en los paneles y enclosures de parcheo para facilitar la implementación de la red o movimientos, adiciones y cambios. Los soportes para paneles de adaptador de fibra óptica Opticom® Zero RU se montan directamente en el rack para proporcionar ubicación, conexión y despliegue rápido de paneles de adaptador de fibra óptica sin ocupar ningún espacio RU.
Configuraciones Disponibles
Panel Horizontal
- 4 Adaptadores: FAPH0412BLMPO
- 6 Adaptadores: FAPH0612BLMPO
- 8 Adaptadores: FAPH0812BLMPO
Panel Vertical
- 4 Adaptadores: FAPV0412BLMPO
- 6 Adaptadores: FAPV0612BLMPO
- 8 Adaptadores: FAPH0812BLMPO
Adaptadores SC
- 2 Adaptadores: FAP2WAQDSCZ
- 3 Adaptadores: FAP3WAQDSCZ
- 4 Adaptadores: FAP4WAQDSCZ
- 6 Adaptadores: FAP6WAQDSCZ
Compatibilidad
MPO
- TIA/EIA-604 FOCIS-5
LC
- TIA/EIA-604 FOCIS-10
SC
- TIA/EIA-604 FOCIS-3
ST
- TIA/EIA-604 FOCIS-2
FC
- TIA/EIA-604 FOCIS-4
Configuraciones Adicionales
Panel Horizontal
- 12 Adaptadores: FAPH12WAGSCZ
- 16 Adaptadores: FAPH16WAGSCZ
- 18 Adaptadores: FAPH18WAGSCZ
Enclosures
- 1 RU, 4 FAPs: FCE1U
- 1 RU, acceso abierto, 4 FAPs: FCE1UA
- 2 RU, 8 FAPs: FCE2U
- 4 RU, 12 FAPs: FCE4U
Rack Mount
- 1 RU, 3 FAPs: FRME1U
- 2 RU, 6 FAPs: FRME2U
- 3 RU, 9 FAPs: FRME3
- 4 RU, 12 FAPs: FRME4
Soporte y Montaje
Panel Estándar
- 1 RU con CFAPPBL1
- 2 RU con CFAPPBL2
Panel Angulado
- 1 RU con CFAPPBL1A
- 2 RU con CFAPPBL2A
Soportes Zero RU
- Angled 90°, montaje magnético: FEABRUA
- Montaje estándar: FEABRU
