Descripción
Descripción General
Las placas acopladoras de fibra óptica contienen adaptadores simplex o dúplex compatibles con TIA/EIA-604 FOCIS y cumplen o exceden los requisitos de TIA/EIA-568-C.3. Los adaptadores incluyen mangas divididas de cerámica de circonio para satisfacer requisitos específicos de red.
Los colores de la carcasa de los adaptadores LC y SC siguen el esquema de identificación de color sugerido por TIA/EIA-568-C.3. Los paneles modulares permiten personalización para aplicaciones que requieren integración de fibra óptica y cables de cobre.
Características Principales
- Adaptadores simplex/duplex compatibles con TCIS/EIA-604 FOCIS
- Excede requisitos TIA/EIA-568-C.3 para rendimiento superior
- Carcasa adaptador LC/SC con esquema TIA/EIA sugerido
- Paneles modulares para integración fibra y cobre personalizada
- Cumple estándares de identificación de color TIA/EIA-568-C.3
Especificaciones Técnicas
Estándares
- Cumple o excede TIA/EIA-568-C.3
- MPO: TIA/EIA-604 FOCIS-5
- LC: TIA/EIA-604 FOCIS-10
- SC: TIA/EIA-604 FOCIS-3
- ST: TIA/EIA-604 FOCIS-2
- FC: TIA/EIA-604 FOCIS-4
Construcción
- Mangas divididas: Cerámica de circonio
- Colores adaptadores LC/SC: Segun TIA/EIA-568-C.3
- Tipo de fibra: OS1/OS2 monomodo
- Número de conectores: 3 conectores SC dúplex (6 fibras)
Aplicaciones
Las placas acopladoras de fibra óptica se utilizan con gabinetes y cajas de pared Opticom® para implementar aplicaciones de red de fibra óptica de mediana a alta densidad según el estándar TIA 942 para conexiones cruzadas en áreas de distribución principal, distribución horizontal y distribución de equipos.
Los paneles permiten despliegue rápido de red con fácil instalación o modificaciones. Los soportes Zero RU montan directamente en el rack sin ocupar espacio de unidad rack (RU) para conexión rápida y fácil implementación.
Opciones de Instalación
Enclosures
- 1 RU, soporta 4 FAPs: FCE1U
- 1 RU, acceso abierto, soporta 4 FAPs: FCE1UA
- 2 RU, soporta 8 FAPs: FCE2U
- 4 RU, soporta 12 FAPs: FCE4U
Rack Mount
- 1 RU, soporta 3 FAPs: FRME1U
- 2 RU, soporta 6 FAPs: FRME2U
- 3 RU, soporta 9 FAPs: FRME3
- 4 RU, soporta 12 FAPs: FRME4
Paneles Estándar
- 1 RU, soporta 4 FAPs: FMT1 con CFAPPBL1
- 2 RU, soporta 8 FAPs: FMT2 con CFAPPBL2
Paneles Angulares
- 1 RU, soporta 4 FAPs: FMT1A con CFAPPBL1A
- 2 RU, soporta 8 FAPs: FMT2A con CFAPPBL2A
Soportes Zero RU
- Adhesivo: FEABRUA
- Tornillo: FEABRU
Opciones de Color y Polaridad
Colores Disponibles
- OM3/OM4: Aqua
- OS1/OS2: Azul
- APC, OS1/OS2: Verde
Configuraciones de Polaridad
- Tipo A: Carcasa negra (Key-up a Key-down)
- Tipo B: Carcasa gris carbón (Key-up a Key-up)
Números de Parte Relacionados

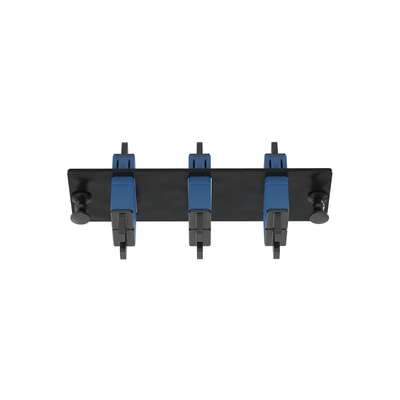

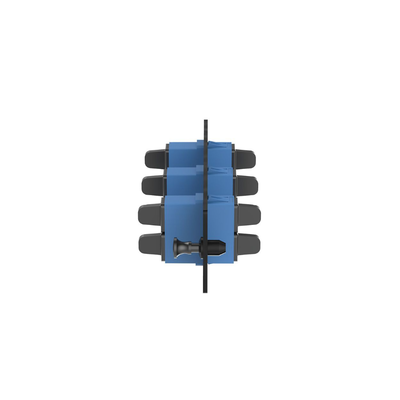

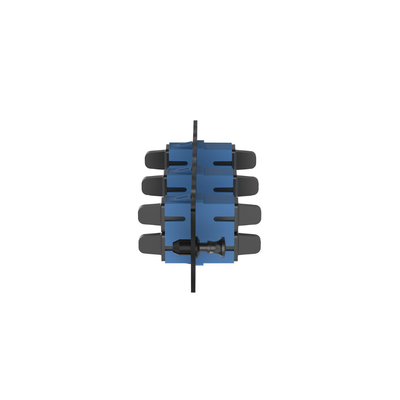

FAP3WBUDSCZ
- 3 conectores SC dúplex
- Color: Azul (OS1/OS2)
- Mangas: Cerámica de circonio
SC Duplex
- FAP2WBUDSCZ – 2 adaptadores
- FAP3WBUDSCZ – 3 adaptadores
- FAP4WBUDSCZ – 4 adaptadores
- FAP6WBUDSCZ – 6 adaptadores
SC Simplex
- FAP6WBUSCZ – 6 adaptadores
- FAP12WBUSCZ – 12 adaptadores
Información Adicional
Rendimiento
- Pérdida de inserción: Soporta conectores/patch cords
- Pérdida de retorno: Soporta monomodo (SPC y UPC) y multimodo (PC)
Compatibilidad
- Compatibles con patch cords y conectividad que siguen el esquema de identificación de color
- Funciona con: Paneles de patch de fibra, cassettes MPO, módulos Mini-Com®
