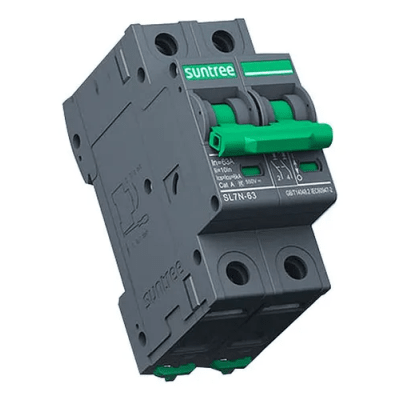

Protección Térmica/ Interruptor 2P, 20 A, Corriente Alterna 400Vca para Aplicación Fotovoltaica Montaje Riel DIN

PARÁMETROS GENERALES

• Adecuado para la protección de instalaciones eléctricas contra cortocircuitos y sobrecorrientes

• Diseñado especialmente para la salida de inversores solares

• Ventana de indicación y contacto de señalización remota opcional que ayuda al usuario a conocer el estado del dispositivo

• Todas las partes conductoras están hechas de cobre, con baja elevación de temperatur

PARÁMETROS ELÉCTRICOS

Modelo del producto: SCB8-63

• Polos:  2P

• Tensión nominal de operación (Ue): 400VAC

• Corriente nominal de operación (In): 20A

• Frecuencia (Hz): 50/60Hz

• Poder de corte máximo (Icu): 6kA

• Capacidad de ruptura nominal (Ics): 6kA

• Corriente de impulso máxima (Iimp): 6kA

• Vida mecánica: 20,000 ciclos

• Vida eléctrica: 4,000 ciclos

• Nivel de retardante de llama del gabinete: V0

• Dimensiones del dispositivo (Ancho x Alto): 36×79.5×77.5 mm

• Método de montaje: Riel DIN

• Montaje: Fácil instalación y fijación sobre riel DIN de 35 mm

• Capacidad del terminal: 25 mm²

• Par de apriete de terminales: 3N

• Ubicación: Interior o dentro de caja a prueba de agua

• Temperatura ambiente: -5 °C a 50 °C

• Altitud: ≤ 2000 m

• Humedad relativa: 90%

• Peso (por polo): 0.12 kg

• Nivel de contaminación: 2

• Clase de instalación: II / III

PRECAUCIONES DE INSTALACIÓN

• Puede instalarse tanto en posición horizontal como vertical

• No debe instalarse en lugares inflamables o con riesgo de explosión

• No debe haber impactos ni vibraciones significativas en el lugar de instalación
