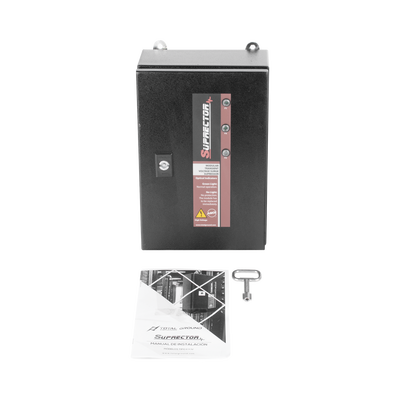

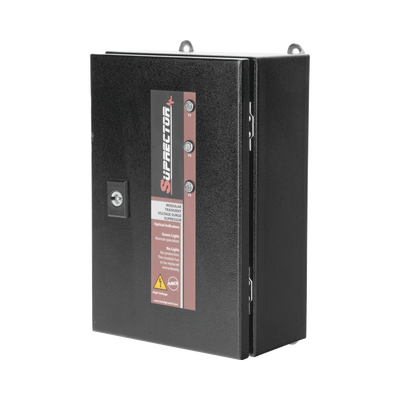

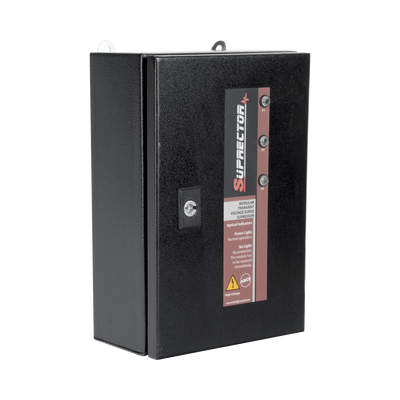

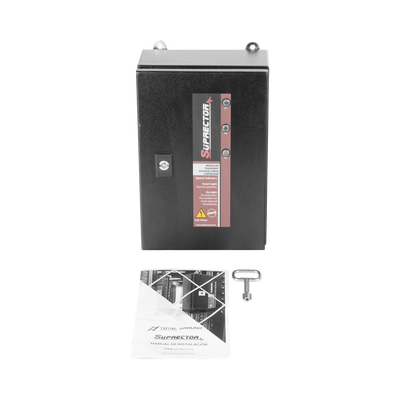

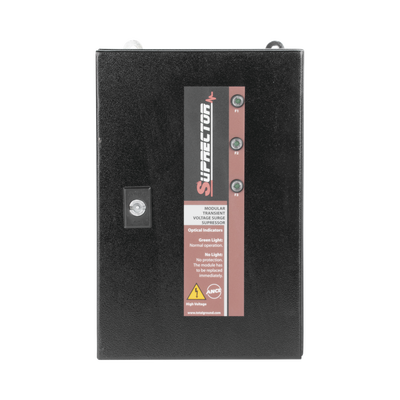

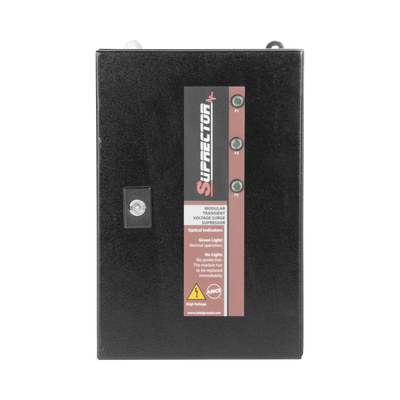

Supresor de pico vlase B con voltaje de operación 220/380 Vca, 1 fase, 80 KA

Descripción General

Los supresores de transientes SUPRECTOR clase B, están diseñados para brindar la mejor protección a tableros secundarios, especialmente a los de carga crítica.

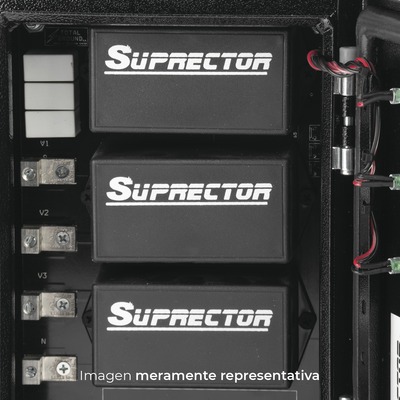

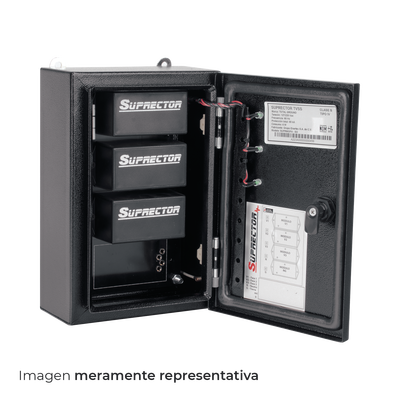

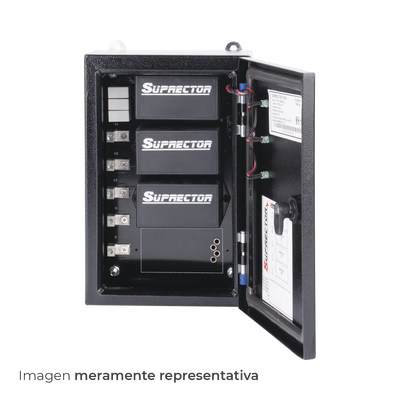

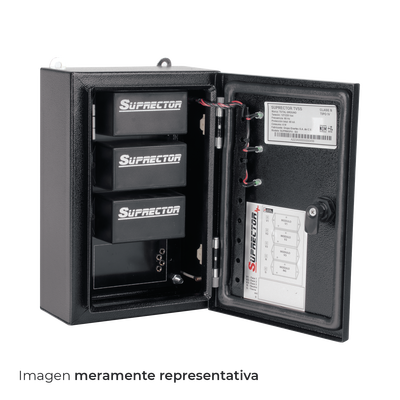

Los supresores marca SUPRECTOR cuentan con tecnología híbrida que incluye varistores de distintas capacidades acordes a las diferentes necesidades de protección. Además, los varistores integran un fusible térmico de alta precisión que en caso de una sobrecorriente abre el circuito, evitando el desprendimiento de llama e impidiendo que el varistor quede en corto. Ofrecen también protección modular para un fácil reemplazo, reparación y crecimiento.

Otra virtud de SUPRECTOR es el circuito de seguimiento de onda, cuya función es filtrar el ruido que se genera por el corte de voltaje transitorio.

Aplicaciones

• Los supresores clase B están diseñados para brindar protección en tableros secundarios o de distribución.

Características Técnicas

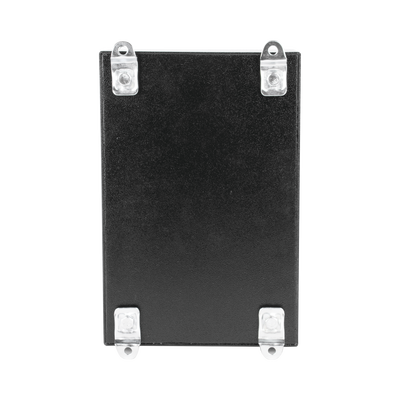

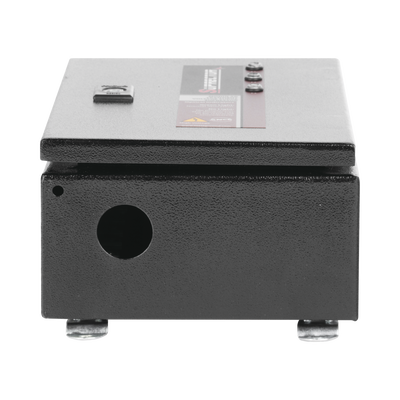

• Gabinete: Acero NEMA 4
• Dimensiones: 30 x 20 x 12 cm
• Voltaje de Operación: 220/380 Vca
• Capacidad: 80 KA
• Fases: 1
• Conductores: 3
• Garantía: 5 años

Modos de Protección

• Línea-Neutro (L-N)
• Línea-Tierra (L-G)
• Neutro-Tierra (N-G)
• Línea-Línea (L-L) (Bajo Pedido)

Diagnóstico de Operación

• LED Verde: PROTEGIDO
• LED Rojo: DESPROTEGIDO
• LED Apagado: DESCONECTADO. Reemplazar el módulo del supresor después de haber revisado el voltaje de línea y el diagrama de instalación.

Recomendación de Uso

Guía de Selección

Dimensiones
