Descripción
Especificaciones
Características principales

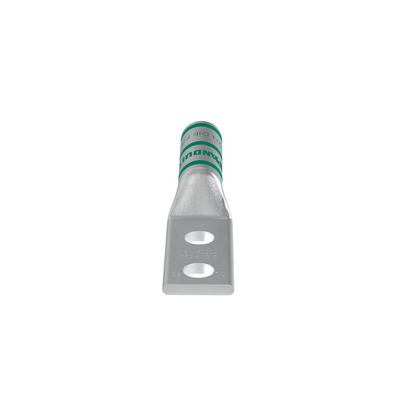

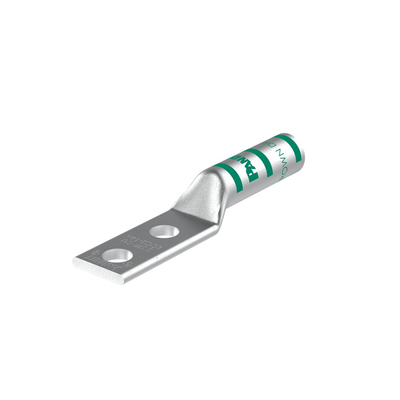

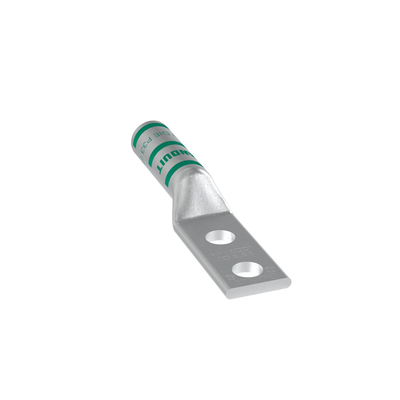

- Tipo de producto: Zapata de compresión
- Material de base: Cobre
- Cantidad de orificios para tornillos prisioneros: 2
- Tipo de tambor: Largo
- Entrada del tambor: Biselado
- Tipo de lengüeta: Estándar
Dimensiones
- Ángulo de lengüeta: Recto
- Tamaño de orificio para tornillo prisionero (in): 1/4
- Tamaño de orificio para tornillo prisionero (mm): 6.4
- Espaciado de orificio para tornillo prisionero (in): 0.63
- Espaciado de orificio para tornillo prisionero (mm): 16
- Tamaño de conductor de código de cobre (AWG): 2
Características adicionales
- Mirilla de inspección: No
- Acabado/recubrimiento: Estañado
- Largo de tambor (in): 1.16
- Largo de tambor (mm): 29.5
- Ancho de lengüeta (in): 0.6
- Ancho de lengüeta (mm): 15.2
Características eléctricas y térmicas
- Grosor de lengüeta (in): 0.1
- Grosor de lengüeta (mm): 2.5
- Clasificación de temperatura CSA (°C): 90
- Clasificación de temperatura UL (°C): 90
- Tensión máxima (kV): 35
Identificación y normas
- Código de color: Marrón
- Cumple las normas: Certificado por CSA C22.2 N.º 65-13; listado UL para 486A-486B, archivo n.º E52164; aprobado por ABS, NEBS nivel 3
- Submarca: Pan-Lug™
- Caracts. pza.: Estañado para inhibir la corrosión, tambor con codificación por color, nivel 3 de NEBS.
Información adicional
- Número de índice de matriz Panduit™: P33
- Número de índice de matriz Burndy: 10
- Número de índice de matriz T & B: 33
- Longitud de la banda del cable (in): 1 1/4
- Longitud de la banda del cable (mm): 31.8
- Nota: Consulte con el fabricante del cable las instrucciones para la estabilización de la tensión con aplicaciones superiores a los 2000 V
