Descripción
Especificaciones
Características generales

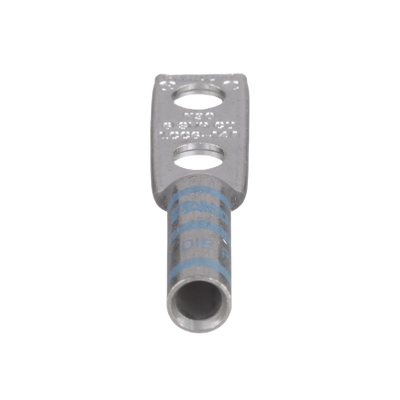

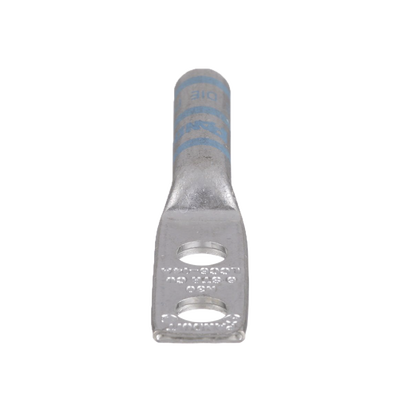

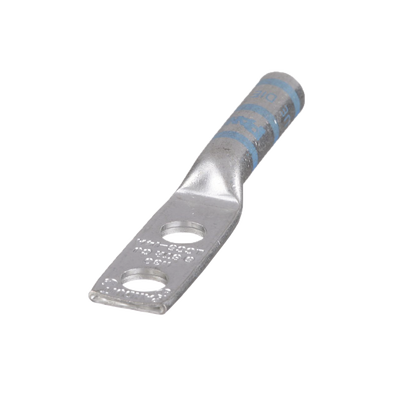

- Tipo de producto: Conectores de compresión de cobre estañados – Talones
- Material de base: Cobre
- Cantidad de orificios para tornillos prisioneros: 2
- Tipo de tambor: Tambor largo son mirilla de inspección
- Entrada del tambor: Beveled
Dimensiones
- Tamaño de orificio para tornillo prisionero (in): 1/4
- Tamaño de orificio para tornillo prisionero (mm): 6.4
- Espaciado de orificio para tornillo prisionero (in): 0.63
- Espaciado de orificio para tornillo prisionero (mm): 16
- Tamaño de conductor de código de cobre (AWG): 6
Dimensiones detalladas
- Largo de tambor (in): 1.07
- Largo de tambor (mm): 27.2
- Ancho de lengüeta (in): 0.48
- Ancho de lengüeta (mm): 12.2
- Grosor de lengüeta (in): 0.08
- Grosor de lengüeta (mm): 2
Características técnicas
- Clasificación de temperatura CSA (°C): 90
- Clasificación de temperatura UL (°C): 90
- Tensión máxima (kV): 35
- Código de color: Azul
- Nota: Consult cable manufacturer for voltage stress relief instructions with applications greater than 2000 V
Compatibilidad
- Número de índice de matriz Panduit™: P24
- Número de índice de matriz Burndy: 7
- Número de índice de matriz T & B: 7
- Longitud de la banda del cable (in): 1-1/8
- Longitud de la banda del cable (mm): 28.6
- Submarca: Pan-Lug™
Certificaciones
- Cumple las normas: C22.2 n.º 65-13, 486A-486B Archivo n.º E52164
Acabados
- Acabado/recubrimiento: Estañado
- Caracts. pza.: Estañado para inhibir la corrosión, tambor con codificación por color, nivel 3 de NEBS.
