Descripción
Descripción del producto

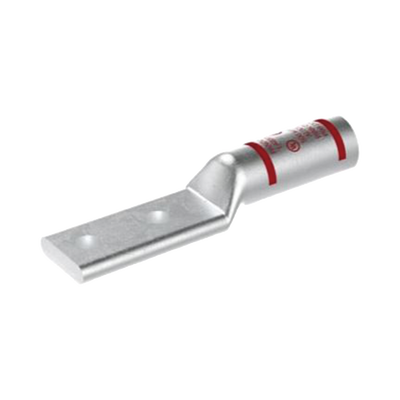

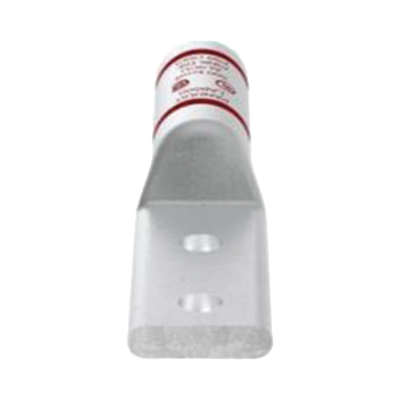

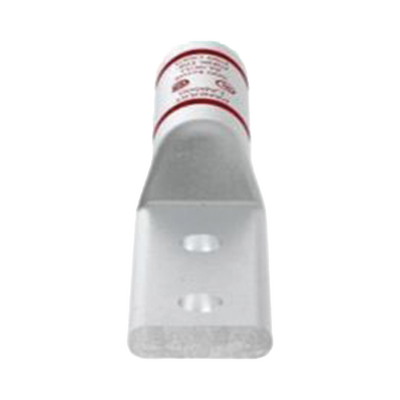

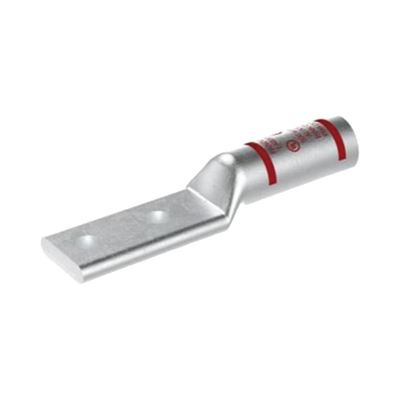

- Zapata terminal de compresión de aluminio Pan-Lug™ LAB2/0-12-E
- Fabricado con aluminio de paredes gruesas y alta conductividad
- Tambor cerrado para entornos hostiles
- Tambores codificados por colores con marcaje de índice de matriz de Panduit y competidor
- Llenado de fábrica con compuesto para juntas y estañado para prevenir corrosión
- Listado cULus hasta 35kV
- Calificación de temperatura hasta 90°C
Especificaciones técnicas
- Calibre de conductor: 2/0 AWG
- Longitud de desvestidura: 1-9/16′ (39.69mm)
- Longitud del talón: 5.56′ (141.2mm)
- Ancho del talón: 1.50′ (38.1mm)
- Espesor del talón: 0.44′ (11.18mm)
- Ancho de la lengüeta: 0.69′ (17.5mm)
- Espaciado de orificios: 0.94′ (23.9mm)
- Diámetro del orificio de pasador: 0.25′ (6.35mm)
- Espaciado de llave: 3.25′ (82.55mm)
- Diámetro exterior del cable: 0.63′ (16mm)
- Diámetro interior del cable: 0.53′ (13.5mm)
- Longitud de la lengüeta: 1.75′ (44.45mm)
- Altura del talón: 0.87′ (22.1mm)
Notas técnicas
- Compatibilidad: Cables de cobre clase B concéntricos, comprimidos y compactos, y cables de aluminio clase B concéntrico, comprimido y de capa única compacta
- Las dimensiones están en pulgadas
- Suministrado con compuesto inhibidor de óxido
- Diseño con lengüeta biselada para mejor inserción
Identificación
- Código de color: Verde oliva (Olive)
- Número de índice de matriz: P54 (297)
- Número de parte: LAB2/0-12-E
- Cantidad por empaque: 20 unidades
