BOSCH F_FLM420NACD – Modulo de control p / FPA5000 Montaje en riel

$5,321.18 IVA Incluido

Sin existencias

SKU: C-6228 Categoría:

Descripción

FLM‑420‑NAC Módulos de activación de dispositivos de señalización

Resumen del sistema

Los módulos de activación de dispositivos de señalización FLM‑420‑NAC permiten controlar y activar un grupo de dispositivos de señalización (NAC = Notification Appliance Circuit) convencionales. Cada módulo proporciona una línea primaria supervisada. Esto significa que una línea se puede conectar a las centrales de incendios LSN.

Puede conectar lo siguiente:

  • Sirenas.
  • Luces estroboscópicas.
  • Bocinas.

Funciones básicas

Funciones básicas

Versiones de módulos de campo Dos diferentes versiones del módulo de campo están disponibles:

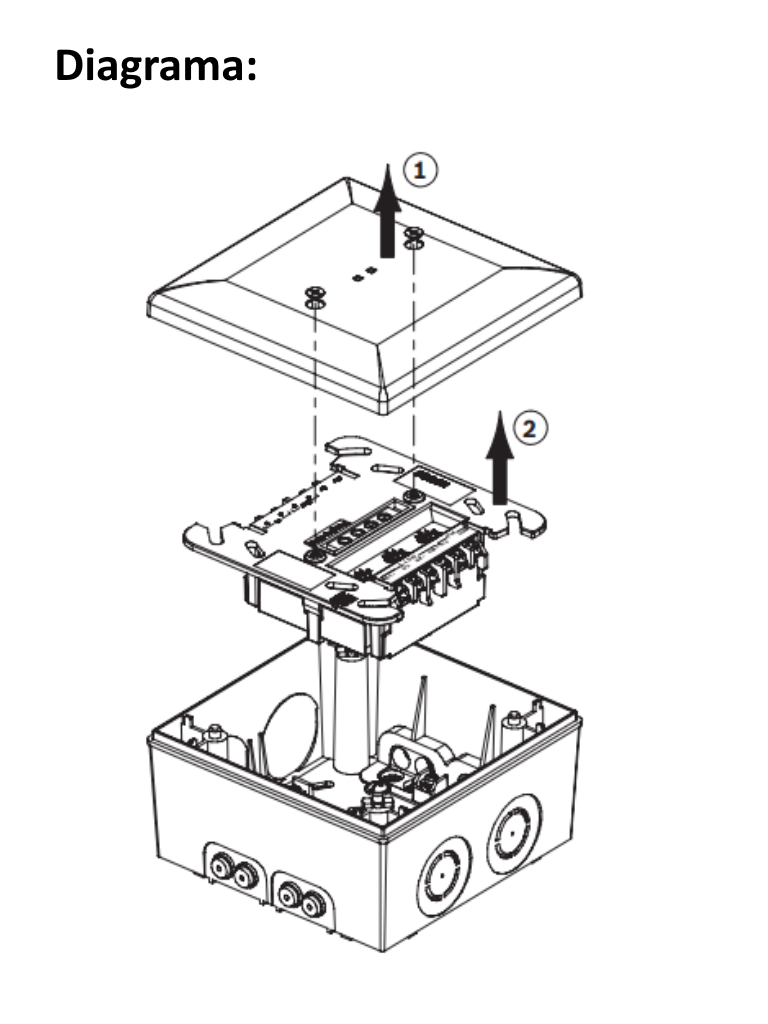

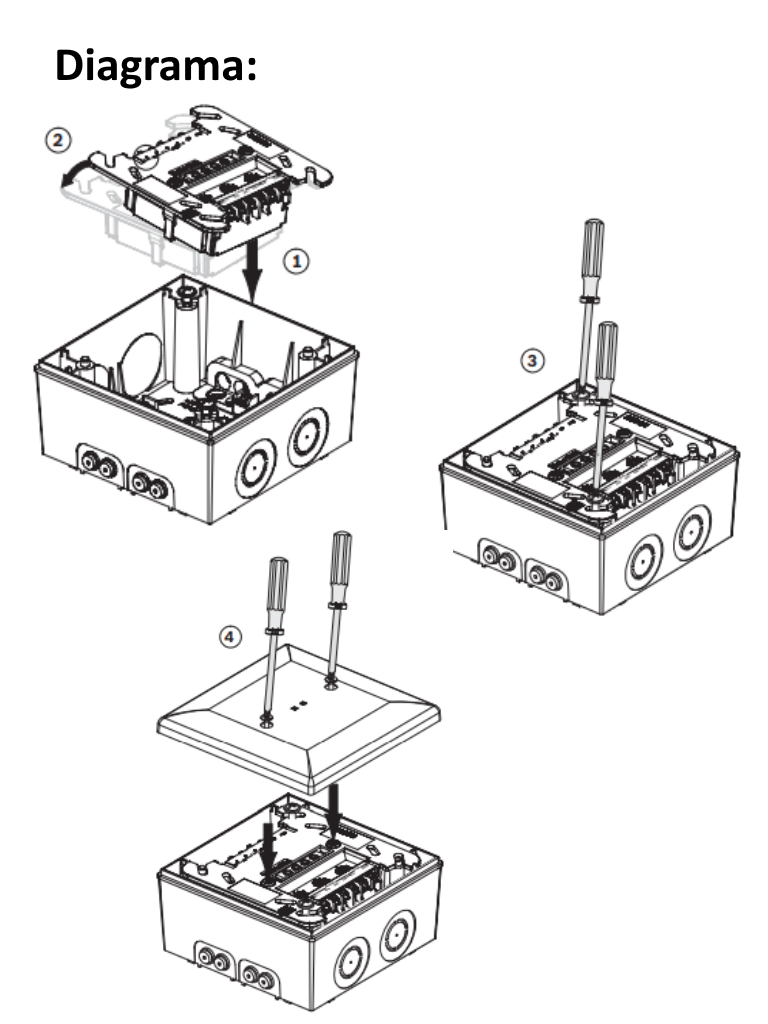

  • FLM‑420‑NAC‑S para montaje en superficie con carcasa.

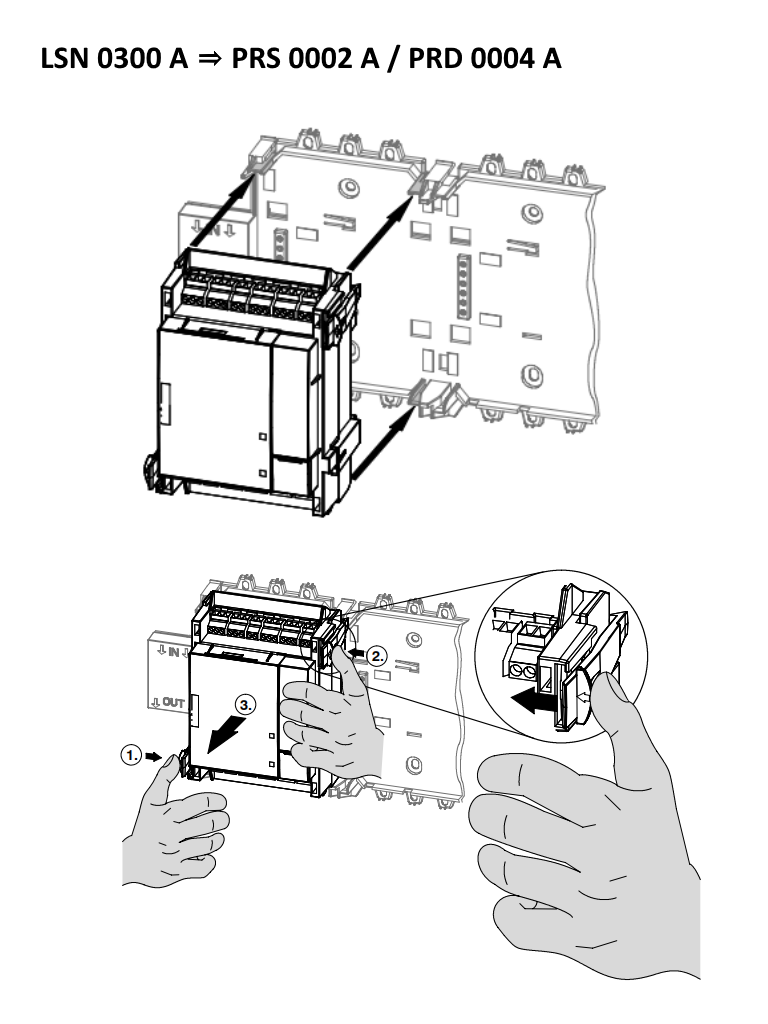

  • FLM‑420‑NAC‑D para la instalación en un carril DIN con adaptador.

Funciones

Las funciones del módulo de campo de dispositivos de señalización son:

  • 1. Activación de los dispositivos de señalización en caso de alarma.
  • 2. Control de la línea del dispositivo de señalización.
  • 3. Control de la fuente de fuente de alimentación ext..
  • 4. Indicación de estado mediante LED.

Cuando los dispositivos de señalización conectados a las zonas FLM‑420‑NAC se sincronizan a través del módulo LSN al que se encuentran conectos. El control de la línea de dispositivos de señalización se realiza por inversión de polaridad. El estado de la zona NAC se indica mediante un LED verde y un LED rojo.

Interruptores giratorios

El interruptor giratorio integrado en el módulo de campo se puede utilizar para seleccionar entre direccionamiento automático o manual, con o sin detección automática. Se pueden realizar los siguientes ajustes:

0 0 0: Lazo/ramal en modo LSN improved con direccionamiento automático (el sistema de derivación en T no es posible).

0 0 1 – 254: Sistema de lazo/ramal/derivación en T en modo LSN improved con direccionamiento manual.

CL 0 0: Lazo/ramal en modo LSN clásico Características de LSN Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.

Características de la versión LSN improved

Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

  • Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
  • Hasta 254 elementos LSN improved por lazo o ramal.
  • Posibilidad de uso de cable sin protección.
  • Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Certificados y homologaciones

Cumple con la norma:

  • EN54-17:2005.
  • EN54-18:2005.

Planificación

Planificación

  • Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200 y las centrales de incendios LSN clásicas BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
  • Deben tenerse en cuenta los estándares y directrices nacionales durante la fase de diseño.
  • Se necesita una fuente de alimentación externa para el módulo de campo FLM‑420‑NAC.
  • La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas: – 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
  • Además, hay conductos para cables en la base de la carcasa para montaje en superficie: – 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos) – 2 x 4 manguitos de goma con diámetros de hasta 8 mm.

Piezas incluidas:

FLM-420-NAC-D

  • 1 Módulo de activación de dispositivos de señalización para instalación en un carril DIN con adaptador.

Características y Especificaciones

Nota: FLM‑420‑NAC‑D Módulo de interconexión de dispositivos de señalización con 1 línea de salida supervisada para dispositivos de señalización convencionales, para la instalación en un carril DIN con adaptador.

Numero de pedido: FLM‑420‑NAC‑D.

Principales Características

  • Interruptores giratorios para el ajuste manual de direcciones.
  • Control de la línea por inversión de polaridad.
  • Activación sincronizada de todos los dispositivos de señalización conectados a un lazo mediante módulos de interconexión de dispositivos de señalización FLM‑420‑NAC.
  • Diez señales de salida diferentes seleccionables por software.
  • Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
  • Disponible con carcasa para montaje en superficie o adaptador de carril DIN.

Especificaciones

Eléctricas

Tensión de entrada De 15 V CC a 33 V CC Consumo de corriente máximo:

  • Desde LSN 6,06 mA (funcionamiento normal y alarma).
  • Desde alimentación auxiliar 15 mA (funcionamiento normal) + corriente de salida.
  • Fuente de alimentación externa: De 20,4 V CC a 29 V CC.
  • Corriente de salida máx. 3 A (durante una alarma, desde fuente de alimentación auxiliar).
  • Resistencia: RFL 3,9 kΩ.

Mecánicos

Elementos indicadores:

  • LED rojo Alarma.

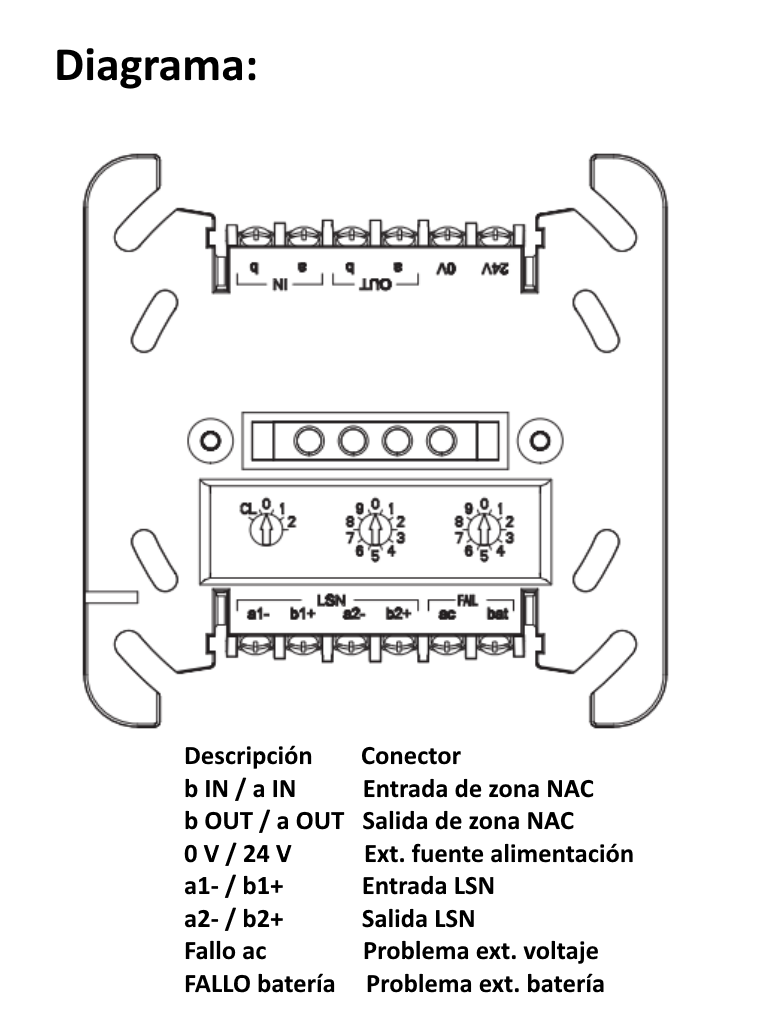

  • LED verde Funcionamiento normal Ajuste de LSN/direcciones 3 interruptores giratorios.
  • Modo LSN “clásico” o LSN improved.
  • Asignación de direcciones automático o manual Conexiones 12 abrazaderas roscadas Diámetro máx. de cable para terminales 3,3 mm2 (12 AWG) Material de la carcasa.
  • Módulo LSN PPO (Noryl).
  • Carcasa para montaje en superficie Mezcla ABS/PC Color de la carcasa.
  • Módulo LSN Blanquecino, parecido a RAL 9002 .
  • Carcasa para montaje en superficie Blanco, RAL 9003.

Dimensiones:

  • FLM-420-NAC-S Aprox. 126 x 126 x 71 mm (4,96 x 4,96 x 2,8 pulg.
  • FLM-420-NAC-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4,33 x 4,33 x 1,89 pulg.) Peso FLM-420-NAC-S Aprox. 390 g (13,8 onzas) FLM-420-NAC.

Ambientales

  • Temperatura de funcionamiento permitida: De -20 °C a 50 °C (de -4 °F a 122 °F).
  • Temperatura de almacenamiento permitida: De -25 °C a 80 °C (de -13 °F a 176 °F).
  • Humedad relativa permitida: < 96%.

Clases de equipo según IEC 60950 Equipo clase III Clase de protección según IEC 60529:

  • FLM-420-NAC-S IP 54 .
  • FLM-420-NAC-D IP 30.
