NZM 0002 A Módulo zonas dispositivos notificaci
Resumen del sistema
El módulo de áreas de notificación de aplicaciones NZM 0002 A proporciona dos líneas primarias controladas. Esto permite conectar dos líneas independientes de áreas de notificación de aplicaciones.
Conexión de los siguientes equipos:
- Sirenas
- Luces Estroboscópicas
- Bocinas
El estado de funcionamiento de cada zona se muestra mediante un LED rojo y otro amarillo.

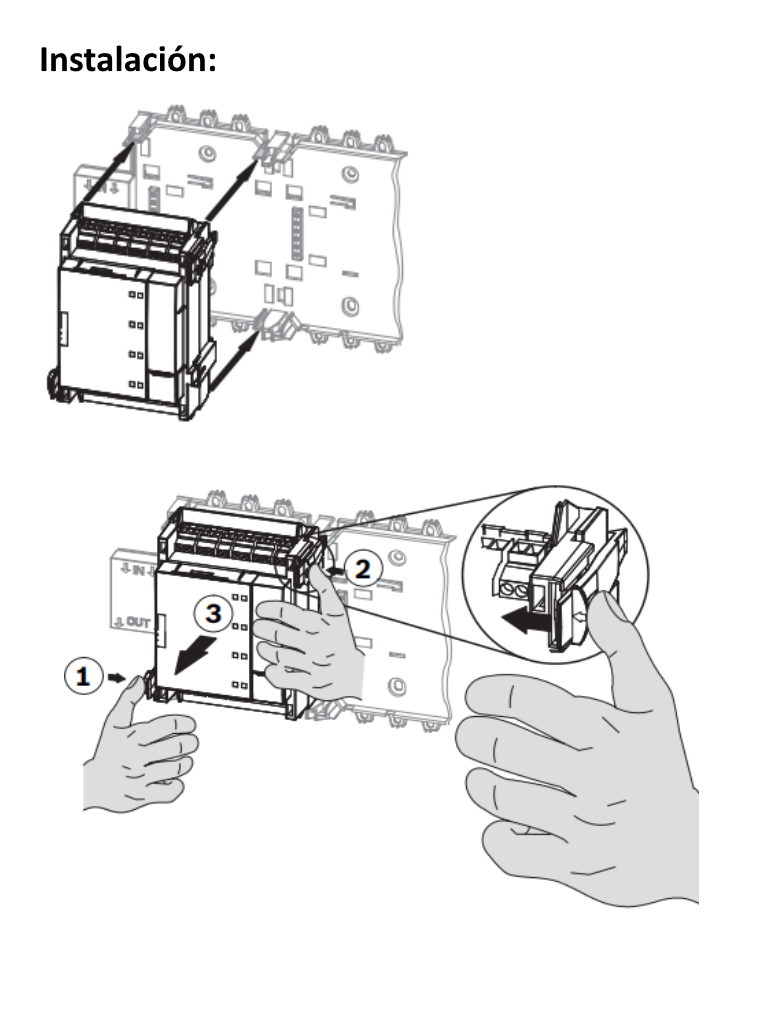

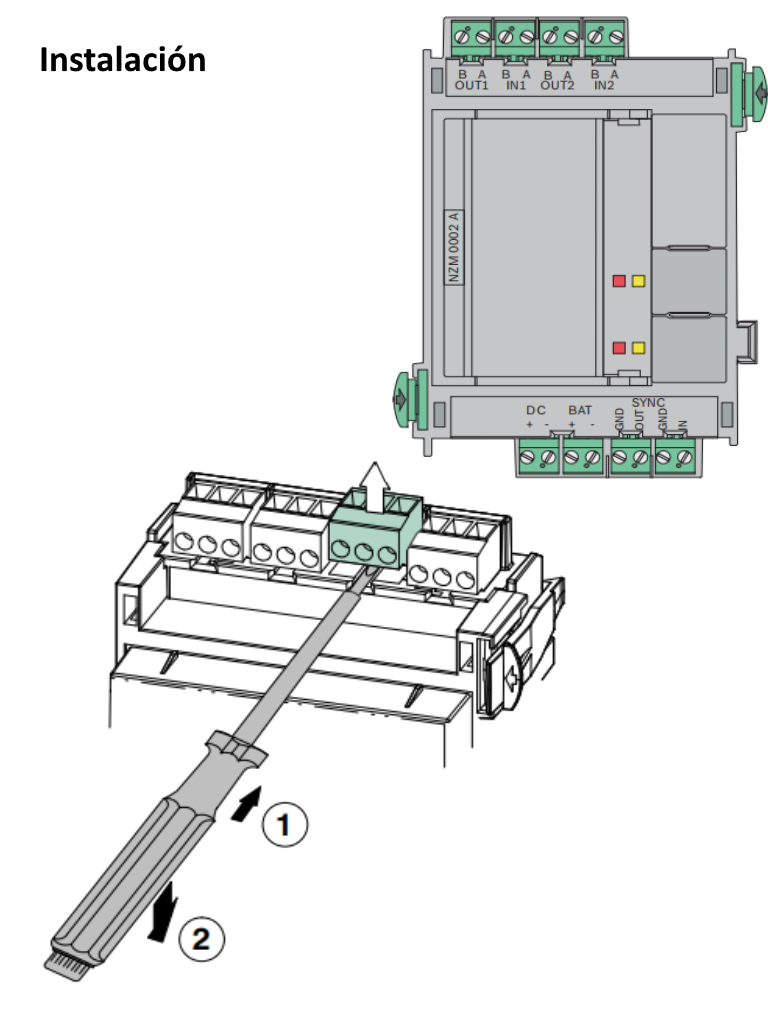

Notas de configuración/instalación
Notas de configuración/instalación
Para que el sistema de detección de incendios funcione conforme a la norma EN 54-13, las líneas del dispositivo de señalación deben estar diseñadas en topología lazo.
Piezas incluidas
- 1 Módulo de zonas de dispositivo de notificación NZM 0002 A.
- 2 Tiras de etiquetado.
- 2 Resistencias de 3,9 kOhm.
Características y Especificaciones
Nota: NZM 0002 A Módulo zonas dispositivos notificación para conectar 2 líneas independientes de zonas de notificación de aplicaciones, lo que proporciona 2 líneas primarias controladas.
Número de pedido: NZM 0002.
Principales Características
- Control supervisado de dispositivos de señalización mediante la inversión de polaridad de la tensión.
- Sistema listo para funcionar, gracias a su tecnología”plug-and-play” y a los bloques de terminales enchufables.
Especificaciones
Eléctricas
- Tensión de entrada De 20 V CC a 30 V CC/ 5 V CC ±5 %.
Consumo de corriente máximo
- En reposo (2 zonas) 40 mA (a 24 V CC).
- Alarma (2 zonas) 65 mA (a 24 V CC).
- Tensión mínima de salida 20,2 V CC.
- Tensión máxima de salida 29,5 V CC.
- Corriente de salida máxima para suministro de alimentación a través del raíl 500 mA por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
- Corriente de salida máxima para suministro de alimentación externo 2,8 A por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
- Longitud de cable máxima En función del tipo y número de dispositivos de señalización conectados.
Mecánicos
- Elementos de funcionamiento/ indicadores 4 LED (2 rojos, 2 amarillos) 2 teclas (prueba de LED).
- Material de la carcasa Plástico ABS, Polylac PA‑766.
- Color de la carcasa Acabado satinado en antracita, RAL 7016.
- Dimensiones Aprox. 127 x 96 x 60 mm.
- Peso Aprox. 135 g.
Ambientales
- Temperatura de funcionamiento permitida: De -5 °C a 50 °C.
- Temperatura de almacenamiento permitida: De -20 °C a 60 °C
- Humedad relativa permitida 95%, sin condensación
- Clase de protección según IEC 60529: IP 30.
