Descripción
FPP 5000 Fuente de alimentación externa
El kit de fuente de alimentación externa FPP-5000 está diseñado como fuente de alimentación universal y tiene espacio para dos baterías de 12 V/45 Ah. Su configuración incluye componentes de la central de incendios modular FPA‑5000.
Funciones básicas
En el caso de la fuente de alimentación FPP-5000, el carril de la central hecho de plástico reforzado con fibra de vidrio lleva incorporado un módulo controlador de baterías BCM-0000-B. La fuente de alimentación se inserta en el soporte para fuente de alimentación y está lista para funcionar inmediatamente mediante las conexiones de tomas y enchufes precableadas. El soporte cuenta con un sensor térmico.
La fuente de alimentación universal UPS 2416 A está protegida contra sobre tensiones e inversión de polaridad. La tensión de salida se monitoriza y controla externamente. La salida FALLO indica que se ha producido un fallo. El LED verde integrado indica que la unidad está operativa. El módulo controlador de baterías BCM‑0000‑B controla la fuente de alimentación y la carga de las baterías (2 x 12 V / 45 Ah), según los parámetros de temperatura y los tiempos establecidos. Cada salida de tensión está fusionada electrónicamente. Todas las salidas de tensión se pueden conectar en paralelo.

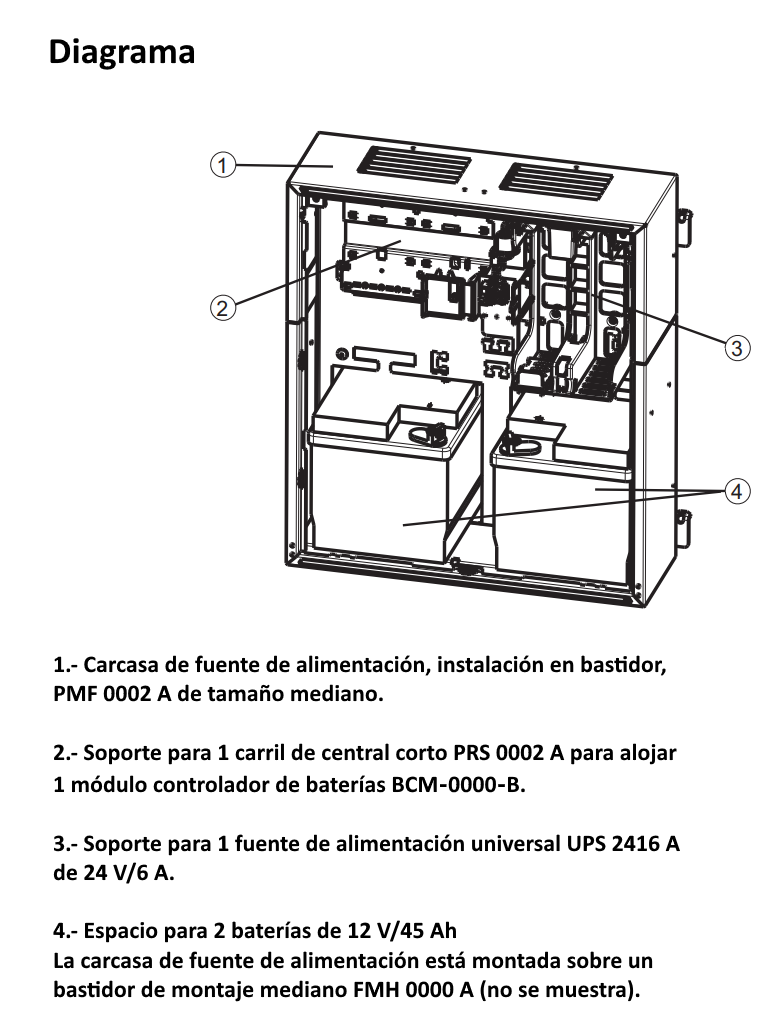

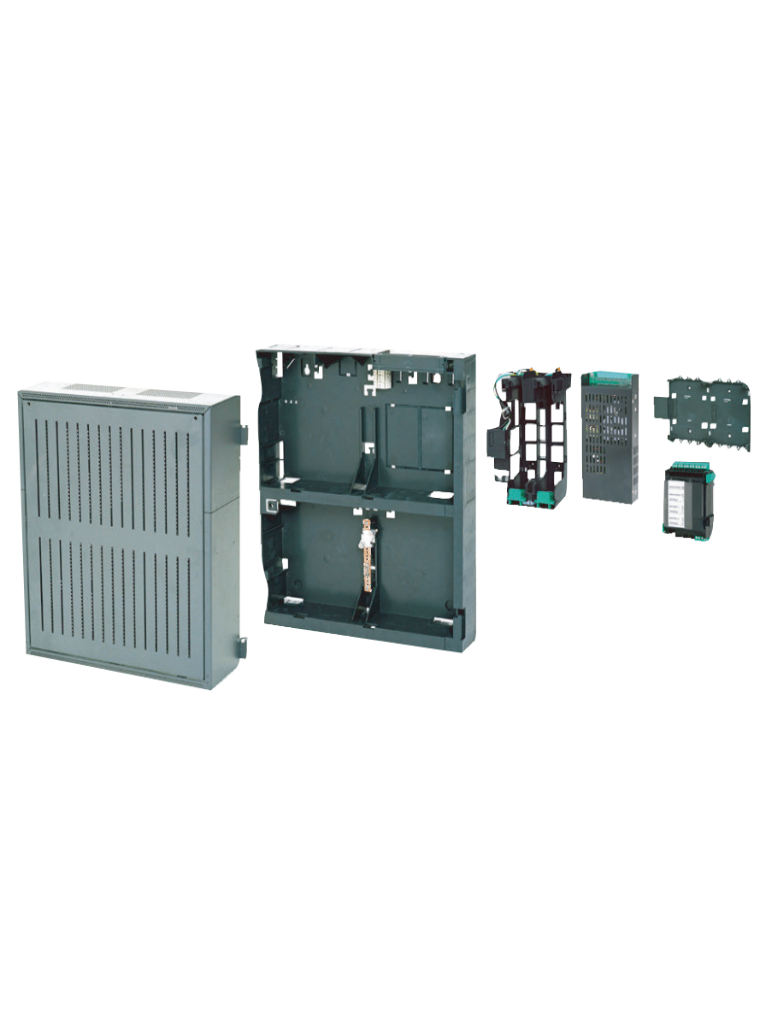

Piezas incluidas
- 1 Carcasa de fuente de alimentación, bastidor de instalación mediano, con soporte para fuente de alimentación PMF 0002 A.
- 1 Bastidor de montaje mediano FMH 0000 A.
- 1 Fuente de alimentación universal de 24 V/6 A UPS 2416 A.
- 1 Raíl de central corto PRS 0002 A.
- 1 Módulo controlador de baterías BCM-0000-B.
- 1 Juego de cables BCM/UPS CPB 0000 A.
- 1 Juego de cables BCM/batería CBB 0000 A.
- 1 Cable de conexión a las baterías para carcasa de instalación en bastidor.
- 1 Paquete complementario.
Nota: FPP 5000 Kit fuente de alimentación externa para fuente de alimentación universal
Número de pedido: FPP 5000.
Principales características
- Proceso de carga controlado por temperatura y tiempo.
- Cada salida de tensión está protegida por fusibles.
- Puede llevar dos baterías
Especificaciones
Eléctricas
- Rango de tensión de entrada: De 100 V CA a 240 V CA.
- Rango de frecuencia de entrada: De 50 Hz a 60 Hz.
- Eficacia 85%.
- Tiempo de solape > 100 ms a 230 V CA.
Tensión de salida
- Suministro de alimentación: De 26 a 29 V CC (según la temperatura).
- Suministro de red nominal: 26,8 V CC (a 40 °C).
- Baterías De 21 a 23 V CC
- Corriente de salida máx. 6 A
- Salida máx. 160 W (permanente)
- Capacidad de las salidas de fallo de batería, fallo de CA y fallo general 0 V / 0 a 20 mA.
- Salidas de tensión: 2 salidas de conmutador +24 V / 2,8 A (20,4-30 V), almacenado por batería.
Mecánicas
- Material de la carcasa Lámina de acero, pintada.
- Color de la carcasa Gris pizarra, RAL 7015.
- Frontal: gris antracita, RAL 7016.

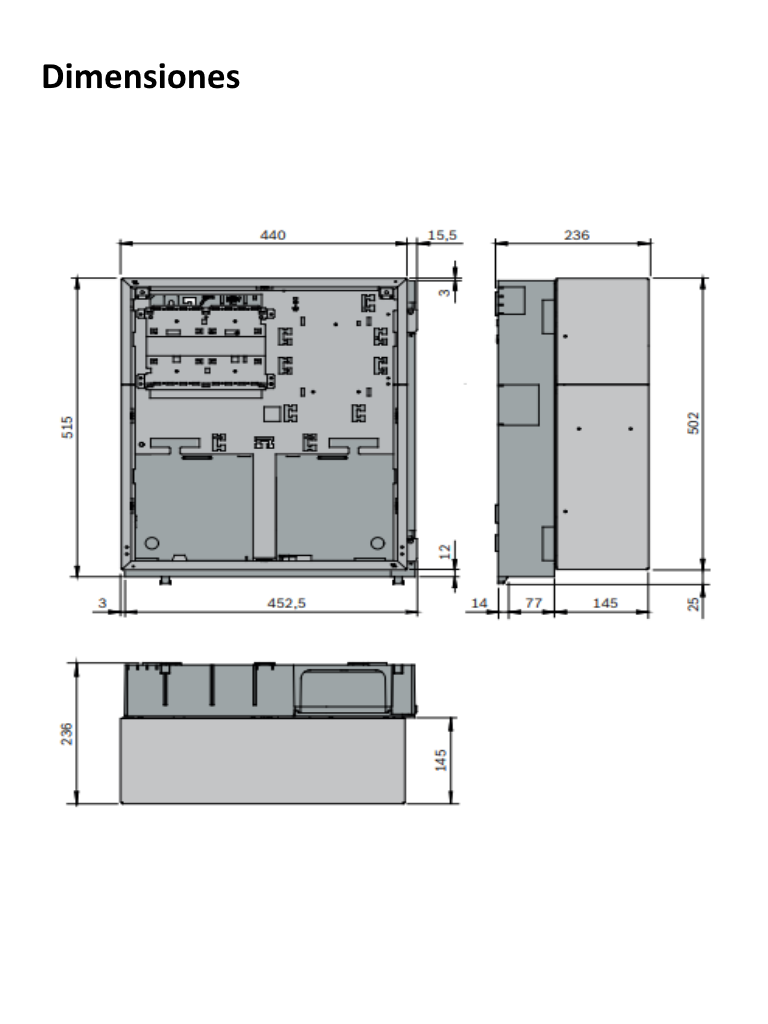

- Dimensiones (instalado) Aprox. 527 x 456 x 236 mm.
Ambientales
- Clases de instalación según EN 60950: Instalación clase I.
- Temperatura de funcionamiento permitida: De -5 °C a 50 °C.
- Temperatura de almacenamiento permitida: De -20 °C a 60 °C.
- Humedad relativa Máx. 95% sin condensación.
- Nivel de protección (IEC 60529) IP 30.
- Refrigeración Ventilación sin ventilador.
