Descripción

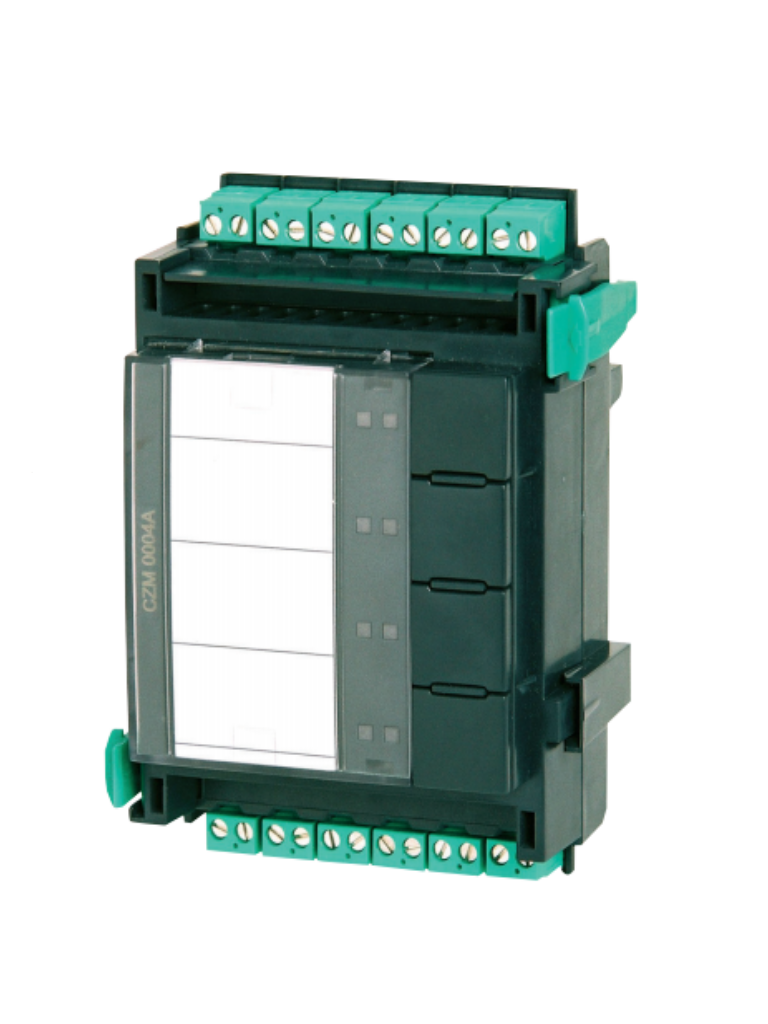

CZM 0004 A Módulo convencional de 4 zonas

El CZM 0004 A ofrece cuatro líneas convencionales controladas y se usa para conectar periféricos convencionales.

Nota: CZM 0004 A Módulo convencional de 4 zonas para conectar periféricos convencionales; ofrece cuatro líneas convencionales controladas CZM 0004.

Planificación

• Todas las salidas de alimentación auxiliar (AUX 1-AUX 4) se pueden activar y desactivar de forma simultánea.
• Se pueden conectar componentes convencionales de 2 y 4 cables.
• Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.
• Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todas las zonas convencionales terminen en un módulo RFL.
• Tenga en cuenta la resistencia de línea máxima:
• 25 Ω para líneas convencionales con FMC-300-RW o detectores de incendios automáticos.
• 12 Ω para líneas convencionales con pulsadores de incendios manuales FMC-120-DKM.

Principales Características

• Conexión de elementos convencionales de 2 y 4 cables
• Sistema listo para funcionar, gracias a su tecnología “plug-and-play” y a los bloques de terminales enchufables.

Especificaciones

Eléctricas

• Tensión de entradaDe 20 V CC a 30 VCC (mín…máx.) 5 V CC ± 5% Consumo de corriente máximo.
• Modo reposo (las 4 zonas) 65 mA (a 24 V CC).
• Alarma (las 4 zonas) 65 mA + 100 mA por zona (a 24 V CC) Salidas OUT1- OUT4.
• Tensión máxima de salida 20 V CC ±5%.
• Corriente de salida máx. 100 mA por zona ±10%.
• Resistencia de línea máxima 2 x 25 Ω por zona Fuente de alimentación auxiliar AUX1 – AUX4.
• Corriente de salida máxima (de las 4 salidas en total).
