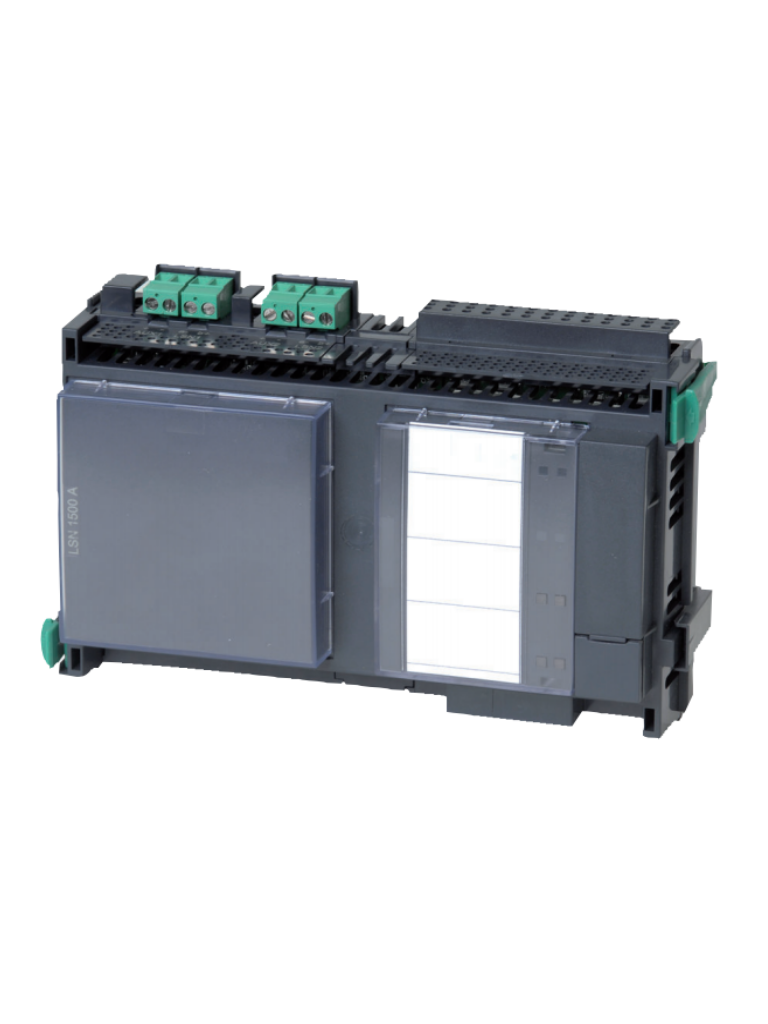

BOSCH F_LSN1500A – Modulo lazo LSN / LONGITU De linea hasta 3000M / Corriente hasta 1500MA

$28,726.07 IVA Incluido

Este módulo permite conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Planificación

Límites de sistema para cada módulo LSN improved LSN 1500 A.

Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseño FSD.

  • Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.

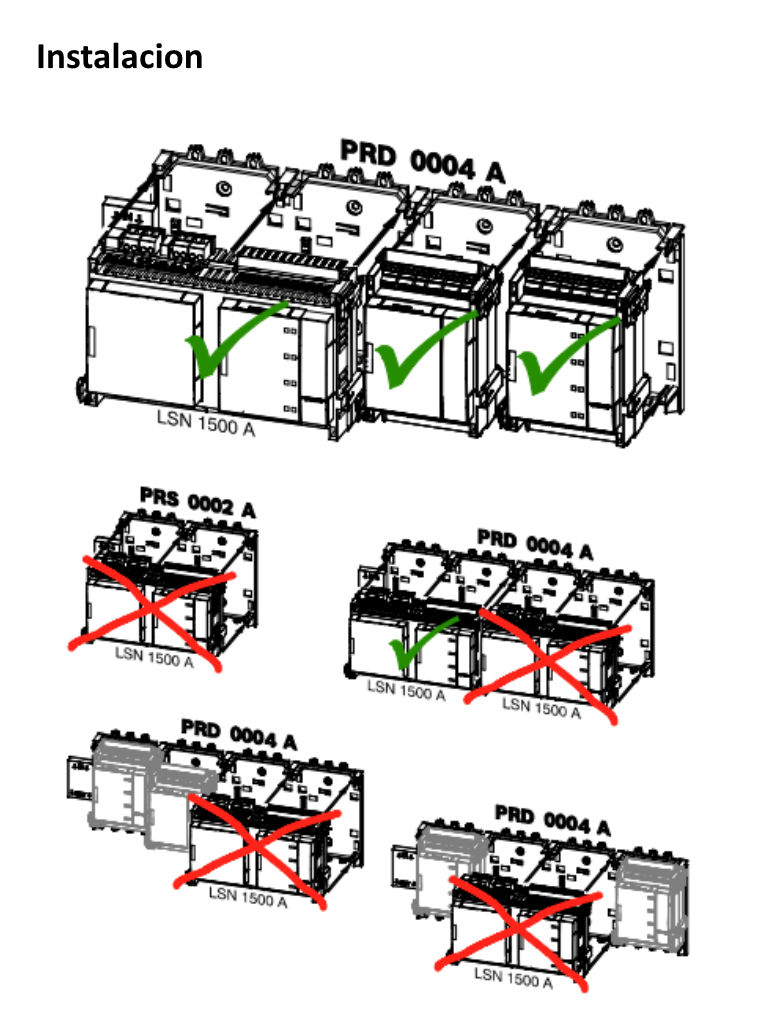

  • Sólo se puede conectar en el lateral izquierdo de un carril de la central PRD 0004 A y necesita dos ranuras.
  • Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todos los ramales y derivaciones en T terminen en un módulo RFL.

Piezas incluidas

Cant. Componentes

  • 1 LSN 1500 A Módulo LSN improved de 1500 mA.

Nota: Se puede suministrar cuando lo solicite.

Nota: LSN 1500 A Módulo LSN improved de 1500 mA para conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Numero de pedido: LSN 1500 A

Principales características

  • Hasta 254 elementos LSN improved.
  • Longitud de línea de hasta 3000 m, dependiendo de la configuración y del tipo de cable.
  • Posibilidad de uso de cable sin protección.
  • Corriente de línea de hasta 1500 mA, dependiendo de la configuración y del tipo de cable.
  • Salida de tensión adicional (compatible con ERT).
  • Estructuras de red flexibles (lazo, ramal y derivación en T).
  • Técnicas de direccionamiento: LSN improved con direccionamiento automático, direccionamiento automático LSN clásico y asignación manual de direcciones.

Especificaciones

Sistemas eléctricos

  • Tensión de entrada De 20 V CC a 30 V CC/ 5 VCC ± 5%.
  • Consumo de corriente máximo: 4010 mA a 24 VCC.

Tensión de salida:

  • LSN 30 ± 0,85 VCC.
  • Alimentación auxiliar 28 ± 1,0 VCC.

Consumo de corriente nominal

  • Módulo 260 mA a 24 VCC.
  • LSN 1,7 x consumo de corriente de elementos LSN • AUX 1,2 x alimentación auxiliar.

Corriente de línea LSN:

  • En reposo Máx. 750 mA, dependiendo de la configuración y del tipo de cable.
  • Alarma Máx. 1500 mA, dependiendo de la configuración y del tipo de cable, Máx. 300 mA en una conexión de elementos LSN clásicos.
  • Alimentación auxiliar (28 VCC) Máx. 500 mA en un lazo LSN (sistema ERT) o 2 de 500 mA como máximo en 2 empalmes de ramal.

Mecánicas

  • Elementos de funcionamiento y visualización 2 LED (rojo = alarma, amarillo = fallo) 1 botón (test de LED).
  • Material de la carcasa Plástico ABS, (UL94 V-0).
  • Color de la carcasa Acabado satinado en antracita, RAL 7016.
  • Dimensiones Aprox. 127 x 190 x 60 mm (5 x 7,6 x 2,4 pulg.)
  • Peso Aprox.: 440 g.

Límites del sistema

  • Longitud de línea máx. 3000 m, dependiendo de la configuración y del tipo de cable.

Número de elementos

  • Máx. de 127 elementos LSN clásicos.
  • Máx. de 254 elementos LSN improved.

Ambientales

  • Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
  • Temperatura de almacenamiento permitida: De -20 °C a 60 °C (de -4 °F a 140 °F).
  • Humedad relativa permitida 95%, sin condensación.
  • Clase de protección según IEC 60529: IP 30.

1 disponibles

Pagá en cuotas con Mercado Pago
SKU: C-8586 Categoría:

Descripción

LSN 1500 A Módulo LSN improved de 1500 mA

Este módulo permite conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Planificación

Límites de sistema para cada módulo LSN improved LSN 1500 A.

Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseño FSD.

  • Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.
  • Sólo se puede conectar en el lateral izquierdo de un carril de la central PRD 0004 A y necesita dos ranuras.
  • Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todos los ramales y derivaciones en T terminen en un módulo RFL.

Piezas incluidas

Cant. Componentes

  • 1 LSN 1500 A Módulo LSN improved de 1500 mA.

Nota: Se puede suministrar cuando lo solicite.

Nota: LSN 1500 A Módulo LSN improved de 1500 mA para conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Numero de pedido: LSN 1500 A

Principales características

  • Hasta 254 elementos LSN improved.
  • Longitud de línea de hasta 3000 m, dependiendo de la configuración y del tipo de cable.
  • Posibilidad de uso de cable sin protección.
  • Corriente de línea de hasta 1500 mA, dependiendo de la configuración y del tipo de cable.
  • Salida de tensión adicional (compatible con ERT).
  • Estructuras de red flexibles (lazo, ramal y derivación en T).
  • Técnicas de direccionamiento: LSN improved con direccionamiento automático, direccionamiento automático LSN clásico y asignación manual de direcciones.

Especificaciones

Sistemas eléctricos

  • Tensión de entrada De 20 V CC a 30 V CC/ 5 VCC ± 5%.
  • Consumo de corriente máximo: 4010 mA a 24 VCC.

Tensión de salida:

  • LSN 30 ± 0,85 VCC.
  • Alimentación auxiliar 28 ± 1,0 VCC.

Consumo de corriente nominal

  • Módulo 260 mA a 24 VCC.
  • LSN 1,7 x consumo de corriente de elementos LSN • AUX 1,2 x alimentación auxiliar.

Corriente de línea LSN:

  • En reposo Máx. 750 mA, dependiendo de la configuración y del tipo de cable.
  • Alarma Máx. 1500 mA, dependiendo de la configuración y del tipo de cable, Máx. 300 mA en una conexión de elementos LSN clásicos.
  • Alimentación auxiliar (28 VCC) Máx. 500 mA en un lazo LSN (sistema ERT) o 2 de 500 mA como máximo en 2 empalmes de ramal.

Mecánicas

  • Elementos de funcionamiento y visualización 2 LED (rojo = alarma, amarillo = fallo) 1 botón (test de LED).
  • Material de la carcasa Plástico ABS, (UL94 V-0).
  • Color de la carcasa Acabado satinado en antracita, RAL 7016.
  • Dimensiones Aprox. 127 x 190 x 60 mm (5 x 7,6 x 2,4 pulg.)
  • Peso Aprox.: 440 g.

Límites del sistema

  • Longitud de línea máx. 3000 m, dependiendo de la configuración y del tipo de cable.

Número de elementos

  • Máx. de 127 elementos LSN clásicos.
  • Máx. de 254 elementos LSN improved.

Ambientales

  • Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
  • Temperatura de almacenamiento permitida: De -20 °C a 60 °C (de -4 °F a 140 °F).
  • Humedad relativa permitida 95%, sin condensación.
  • Clase de protección según IEC 60529: IP 30.
